1.基本型的traic无极调光器

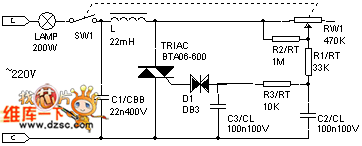

　　2.实用的traic无极调光器电

路中，rw1、r1和c2构成移相网络，调节rw1可改变traic的导通角，从而改变灯泡的亮度。l和c1构成的滤波网络可消除可控硅工作时产生的干扰。

　　3.亮度可调的traic无极调光器

　　多数情况下，我们希望sw1闭合后灯泡的亮度为某一确定值，接入r2即可实现此目的。若将r2换为可变电阻器，则可实现更的调节。

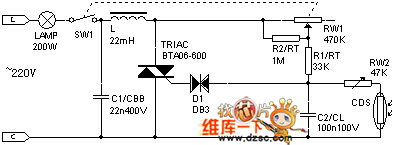

　　4.具有稳光功能的调光器

　　当环境亮度变化时，cds的电阻值也会作相应变化，此变化值将改变traic的导通角，使lamp1的亮度向相反方向改变。其中，rw2用来调节cds的灵敏度。

　　5.一种调节稳定的调光器

　　6.一种可消除滞后效应的调光器
