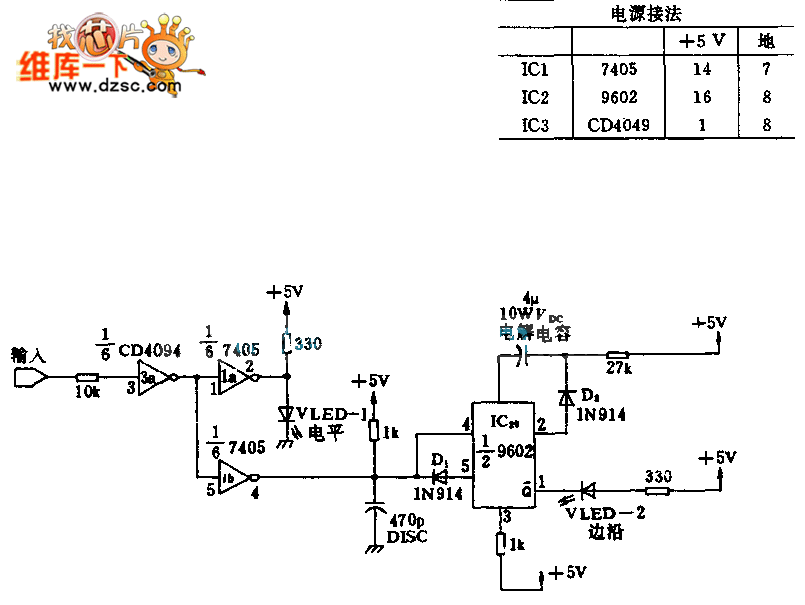

CMOS逻辑探头电路图

出处:evenwang时间:2010-01-03

  本电路为诊断故障的工具,使之接到微处理器以显示重要端的状态。当TTL输入是“1”时,LED发光;当输入是“0”时,LED不亮。当输入由“1”变“0”或由“0”变“1”时,边沿LED-2亮一下。输入端使用CMOS反相缓冲3a,这是为了防止探头影响微处理器的工作。
