室外灯光自动控制电路原理图

出处：xwl1209时间：2009-12-18

　　合上电源开关S，220V市电经熔断器FU4至变压器T1初级，次级输出约16V交流加至整流桥UR整流后，经稳压集成块IC1稳压，电容C1、C2滤波为控制电路提供工作电源。IC2、IC3为NE555集成块，IC2与外围元件组成光控电路，IC3与外围元件组成定时电路。白天光线强，光敏电阻RG阻值小，IC24脚复位端为低电平，则IC23脚输出为代，三极管VT1截止，继电器K1断开，其常开触点K1-1、K1-2断开，所有灯泡均不亮。

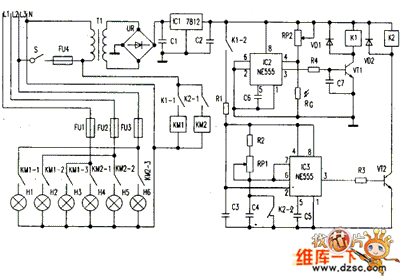

室外灯光自动控制电路原理图

　　图：室外灯光自动控制电路原理图

　　当今昔降临光线减弱时，光敏电阻RG阻值逐渐增大使IC24脚为高电平，则IC23脚输出高电平，VT1导通，断电器K1吸合，常开触点K1-1闭合，KM1吸合，与主触点KM1-1、KM1-2、KM1-3相连的灯泡亮。同时常开触点K1-2闭合，接通IC3的电源，其4、2脚为高电平。IC33脚输出高电平，三极管VT2导通，继电器K2吸合，KM2吸合，KM2-1、KM2-2、KM2-3接通另一部分所控灯泡，灯具全部发光。由于继电器K2吸合，常闭触点K2-2断开，电阻R2、电位器RP1为电容C4充电。当电容C4上电压充到约8V～9V时，IC3复位，3脚输出低电平，三极管VT2截止，继电器K2释放，常开触点K2-1断开KM2的3组常开主触点所控灯泡，只剩下KM1所控灯泡亮。调节电位器RP1就可改变KM2所控灯泡点亮的的时间。

　　　　
