TOP232Y 3路输出开关电源电路图

出处:lai832时间:2009-12-17

  TOP232Y作为四端器件来使用。该电源的效率为78%,输出端纹波电压的峰-峰值为50mv。电路中使用一片TOP232Y型单片开关电源,总输出功率为17.05W。直流输入电压的范围是200~375V。亦可选220V/110V固定输入电压,只需接入整流滤波器,而无需加输入倍压器对110V进行倍压整流。该设计充分发挥了TOP232Y的软启动、欠电压保护、严格的限流特性和开关频率高等优良特性,使得高频变压器可选EE19型磁心。此外,由于TOP232Y增加了高压漏极端与低压端的间距,减小了引脚之间的漏电,因此电源能在较恶劣的环境下使用。C1为直流高压的高频退耦电容,当Ui与待机电源距离很近时可省去Cl。线路检测电阻Rl用于设定欠电压值UUV。取Rl=3.9MΩ时,UUv=IUVRl=50μA×3.9MΩ=195V。当Ui<195V时自动关断电源,直至Ui>195V时才重新接通电源。

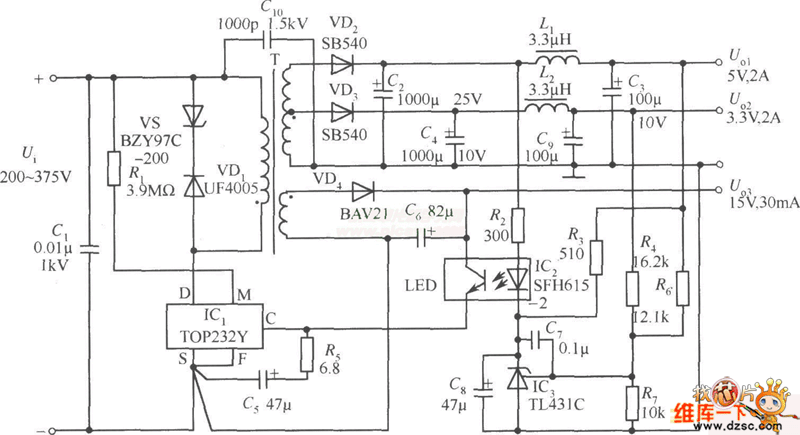

TOP232Y 3路输出开关电源电路图
