水位指示器电路图 一

出处:wtg时间:2009-12-07

  本例介绍一款采用四运算放大器制作的简易水位指示器电路,它具有外围元件少、制作简单、性能可靠等特点,适合电子初学者自制。

  电路工作原理

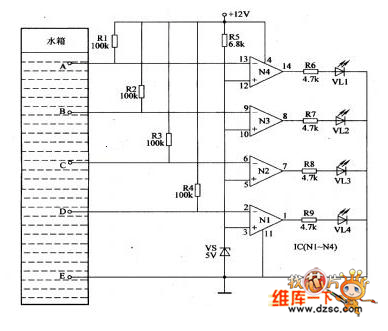

  该水位指示器电路由水位检测电极A-E、稳压二极管VS、电阻器Rl-R9、集成电路IC内部的4个运算放大器Nl-N4和发光二极管VLl-VM组成,如图所示。

  在水箱内无水时,运算放大器Nl-N4的反相输入端 (2脚、6脚、9脚和13脚)的电压均高于+5V基准电压,故Nl-N4均输出低电平,发光二极管VLl-VL4均不亮。

  当水箱的水位上升至D电极处时,水的电阻将电极D与电极E接通,使运算放大器Nl的反相输大端 (2脚)电压低于+5V,Nl输出高电平,将发光二极管VL4点亮,指示水箱内水位已达到D电极处。

  随着水位的不断升高,电极C、电极B和电极A依次通过水的电阻与E电极接通,使运算放大器N2、N3和N4相继输出高电平,点亮发光二极管VL3、VL2和VLl。

  用户观察到发光二极管VLl-VL4均发光后,便知晓水箱内巴加满水。此时应立即将抽水泵或加水电磁阀关闭,以防止水箱溢水。

  元器件选择Rl-R9选用1/4W或1/8W碳膜电阻器

  VLl-VL4均选用φ5mm的高亮度发光二极管 (VLl选用红色,VL2选用黄色,VL3和VL4选用绿色)。

  VS选用1/2W、5V的稳压二极管。

  lC选用LM324运算放大集成电路。

  电极A-E可用不锈钢或碳棒制作。
