一些较次的扩音机的前置和收音头，对电源的滤波要求非常高，从扬声器里不能听到一点交流声。这里介绍一种电路简单，效果优异的电子滤波器，它使用较小电容就能达到几乎完全消除交流声的目的。

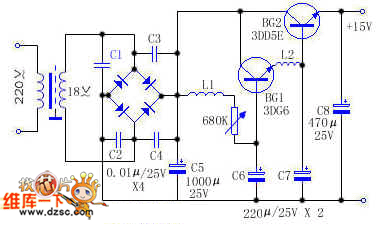

　　原理见图。ＢＧ１和ＢＧ２组成复合管，该电路与其它电路不同的地方主要是把滤波元件加在了复合管的基极。由于复合管的放大系数β＝β１·β２，因而从ＢＧ２发射极取得的滤波效果就是Ｌ１和Ｃ６的β１倍，相当于在电路中加入了大电容和大电感，电路中大部分交流声则被抑制；由于又加入了Ｌ２和Ｃ７，它们的滤波效果又被ＢＧ２扩大了β２倍，进一步滤去残余交流声。把电感加在复合管基极的另一个优点是：基极电流较小，可以用很细的铜线绕制。该电路的Ｌ１和Ｌ２是用？０．１５ｍｍ左右的铜线在１／４Ｗ１００Ｋ的电阻上乱绕２００匝。
