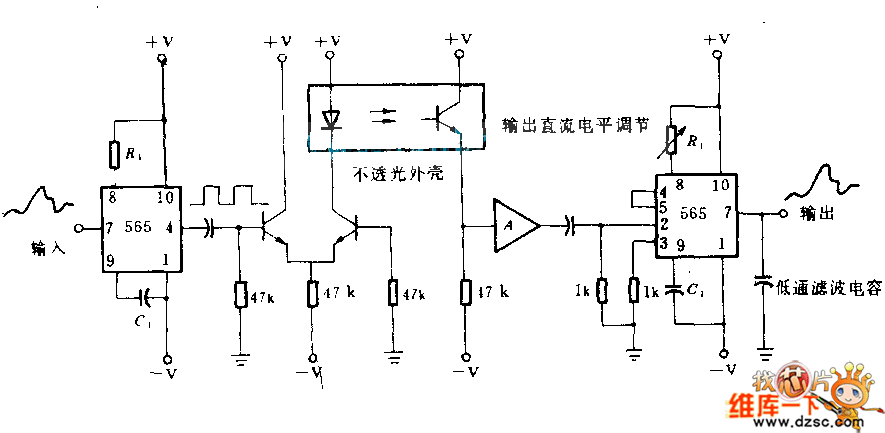

本电路是一个用光作为媒介的调频传输系统。发射机把565锁相环用作电压控制振荡器，使光电隔离器的发光二极管按照与输入电压成正比的速率而闪光。光电晶体管驱动放大器。该放大器有足够的增益，能把200mV（峰-峰）信号加到接收工565的输入端。接收565起调频检波器的作用，把输入给发射机的信号重新产生出来。电源为±6~±12V。
