CD4060振荡频率电路图

出处：xwj时间：2009-11-15

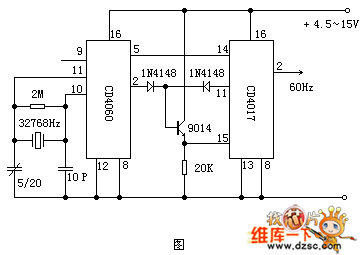

　　石英振荡频率的校正，可用频率计测量CD4060第9脚应为32768Hz，若偏离可微调整可变电容加以校正。图是由一片CD4060构成的60Hz的时基信号发生器。相对前几种是为实用的时基信号电路。

CD4060振荡频率电路图
