间接反馈型无稳态多谐振荡器原理电路图

出处:liu3140时间:2009-11-04

  1.原理电路

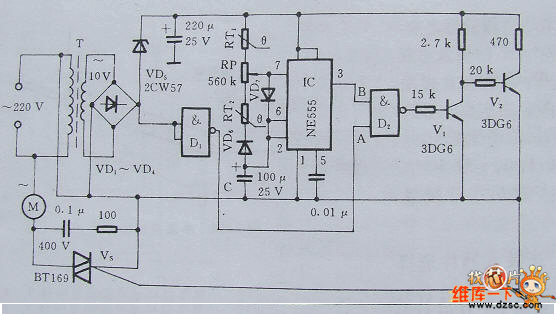

  电风扇自然风自控电路的是由时基集成电路IC和PTC热敏电阻、NTC热敏电阻构成的间接反馈型无稳态多谐振荡器,其原理如图1所示。

间接反馈型无稳态多谐振荡器原理电路图


  图1:间接反馈型无稳态多谐振荡器原理电路

  2.主要元器件选择

  电风扇自然风自控电路选用的RT1为B值达5600K的NTC热敏电阻,常温阻值51KΩ;RT2为居里温度20~30℃,温度系数12%/℃的PTC热敏电阻,常温电阻470KΩ。 C应选择绝缘好、漏流小的钽电解电容。VD6、VD7选用反向电流小的开关二极管。VS的选取依电扇的功率而定,这里适用60W以下的电扇。

  3.安装与调试

  为了取得良好的效果,防止误动作,应将RT1和RT2安装在有利的位置,不要使感温元件直接感受电扇风。
