用WS157或WS106制成的小功率微型开关稳压电源电路图

出处:eein时间:2009-10-28

小功率微型开关稳压电源电路图

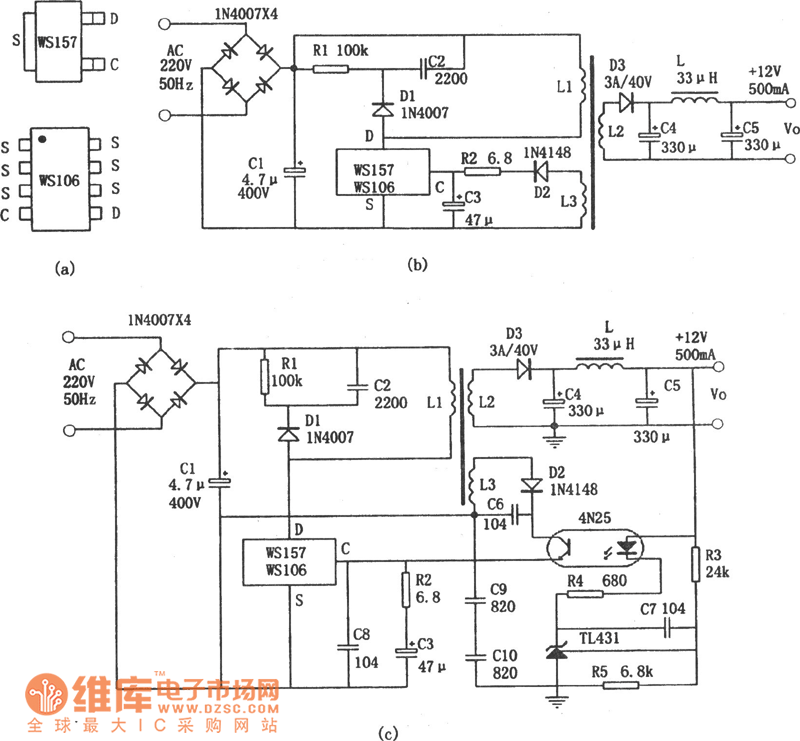

  如图所示为用WS157或WS106小功率微型开关稳压电源。WS157或WS106是近年来新近开发的一种稳压式开关电源控制器件,内部将控制电路和功率开关管集成到同一个芯片上,具有PWM控制、过流过热等多种检测保护功能,外部仅需接合适的开关变压器和少量元件就能正常工作。用它制成的稳压电源特点是直接将交流市电(220V)转换成低压直流,且体积小巧,制作简单。WS157的功率为18W,WS106功率为12W。
