图(b)所示为由高速开关电源控制器M62213FP构成的开关稳压电源。该电源的输出脉冲的导通时间由接在SOFT端的电阻确定，如果与此电阻并联一只电容，那么启动时导通时间逐渐增大，这样就可以实现软启动。M62213FP本身的工作电压在启动时，由交流电源电压经过整流后通过R1提供；正常工作时由回扫变压器的一个绕阻经整流二极管VD整流提供，此时的电压与输出电压成比例，因此，还用于进行反馈控制与过电压检测。为防止噪声引起误动作，接入RNF和CNF构成的滤波器滤除噪声。

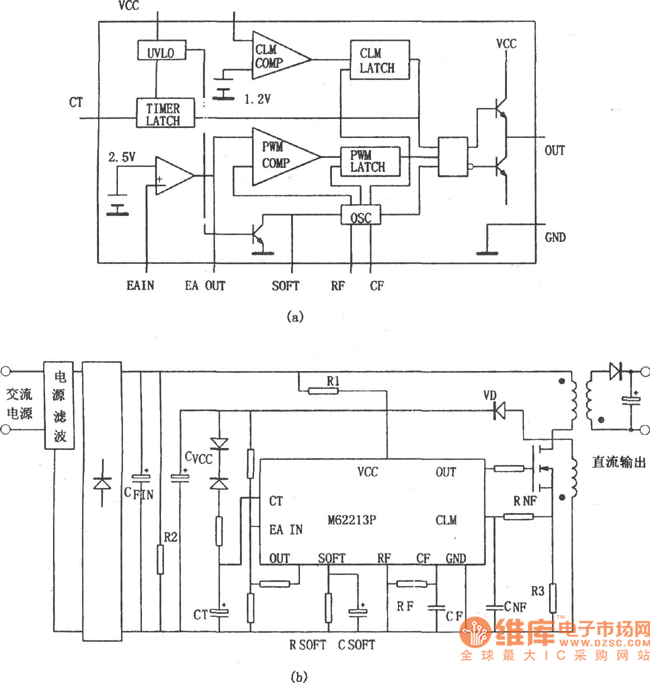

　　图1 M62213FP的内部结构框图
