深井水位探测及自动抽水装置电路图

出处:yangzq时间:2009-10-10

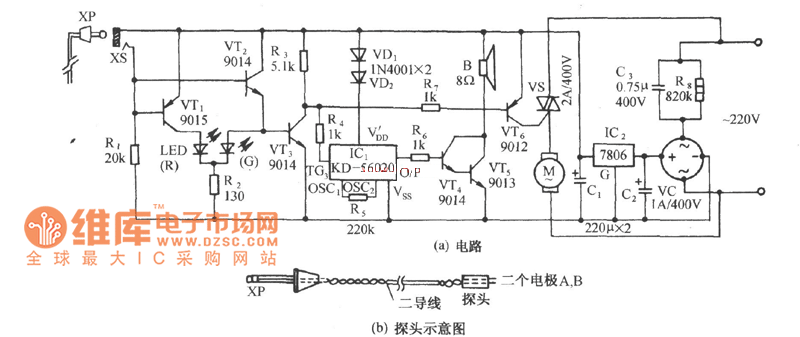

  如图所示电路。它由导电式传感探头电子开关电路、可控硅控制电机电路、蛙鸣  发声电路和交流降压整流电路等组成。用于深井水位的探测和吸水,线路简单,使用方便。

深井水位探测及自动抽水装置电路图
