TMP47C1638AU353是日本东芝公司生产的单片微电脑集成电路,广泛应用于长虹NC一3机芯大屏幕彩色电视机中作为系统控制用。
1.功能说明
TMP47C1638AU353集成电路是系统控制电路的,它以数据总线 (I2C)的方式,对行扫描和场扫描电路、解码电路、主画面AV开关切换电路、音频信号处理电路、画中画AV切换电路、高频调谐器等电路进行控制。该集成电路的内电路方框图如图1所示。

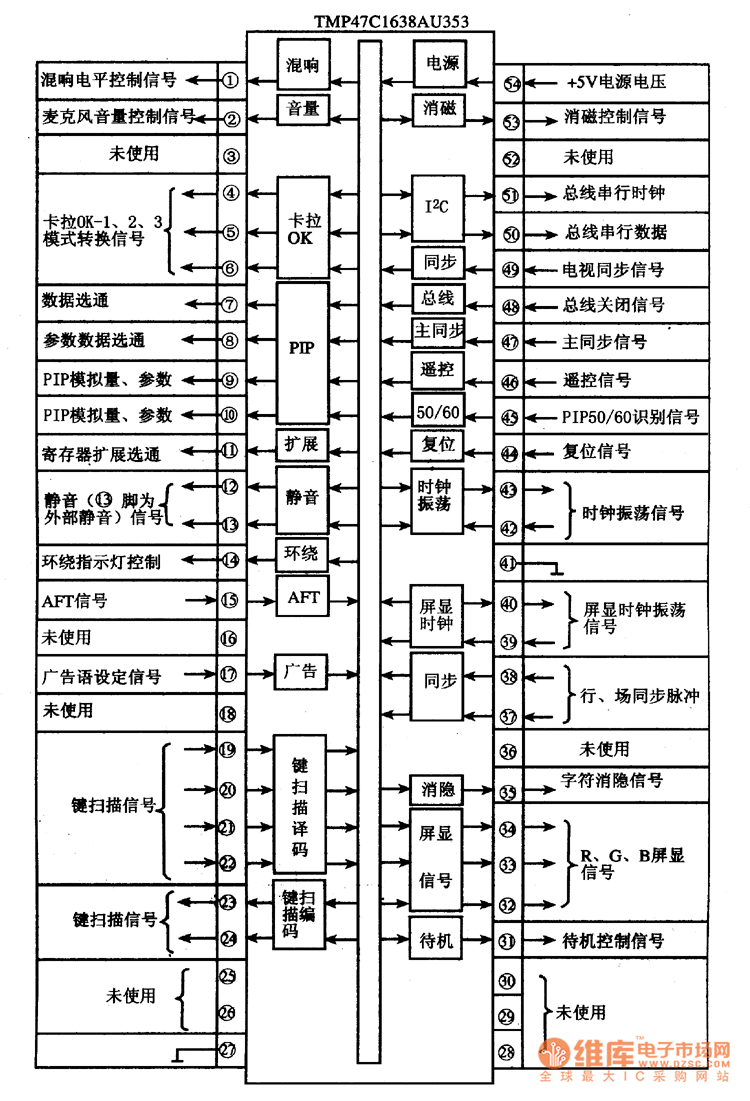

图1 TMP47C1638AU353集成电路的内电路方框图及引脚功能与信号流向
2.引脚功能及数据
TMP47C1638AU353集成电路采用54脚封装,其引脚功能与信号流向见图1,其工作参数见表1所示。
表1 TMP47C1638AU353集成电路的工作参数
