TDA8755是飞利利浦公司生产的D/A(数/模)转换器集成电路,适用于A/D转换的场合,如电视机(背投、液晶)、影碟机、仪器仪表等均有应用。

1.功能特点

　　TDA8755集成电路内含数字多路转换器、模拟电路转换器、ADC电路、数字编码器、钳位逻辑电路、ADC接口电路、跟踪和保持电路、定时发生器、比较电路、供电和稳压电路及其他一些辅助功能电路。其内电路方框图如图1所示。

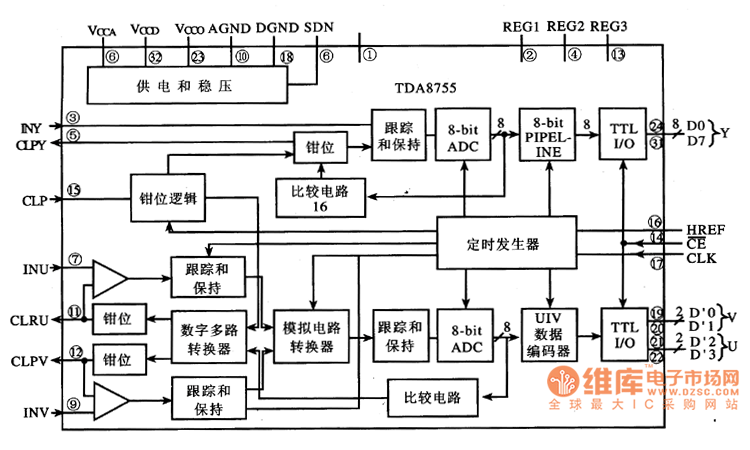

　　图1 TDA8755集成电路的内电路方框图

2.引脚功能及数据

　　TDA8755集成电路采用32脚双列百插式封装，其引脚功能及数据见表1所列。

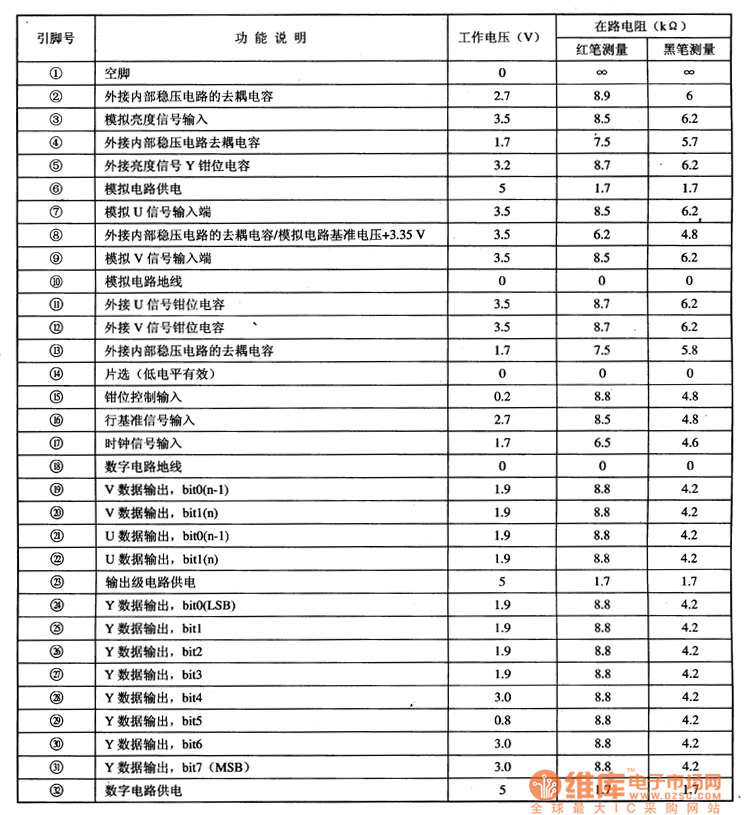

　　表1 TDA8755集成电路的引脚功能及数据
