有显示功能的逻辑探头电路图

出处：yokohama时间：2009-09-23

　　有显示功能的逻辑探头
　　逻辑探头的电路如图所示，它是由一块六反相器集成电路CD4069及LED数码显示器组成的。非门1、2及R1、R2组成的施密特触发电路作为逻辑探头，用来直接测量逻辑电平。施密特触发电路有两个阂值电平，调节R，和取可以改变这两个阀值电平的大小，以此来断定被测电路的逻辑电平。非门3、4、5、6组成显示笔画的译码电路，便逻辑电平的测量结果，以"H"显示为高电平，以"L"显示为低电平。
当被测电平为低电平时，非门2输出低电平，非门3输出高电平，而非门4、5、6均输出低电平，此时笔画d、e、f的发光二极管被点亮，数码营显示 "L"，表示被测电平为低电平。当被测电平为高电平时，非门2输出高电平，非门3输出低电平，而非门4、5、6输出高电平，此时笔画b、c、e、f、g的发光二极管被点亮，数码管显示 "H"，表示被测电平为高电平。

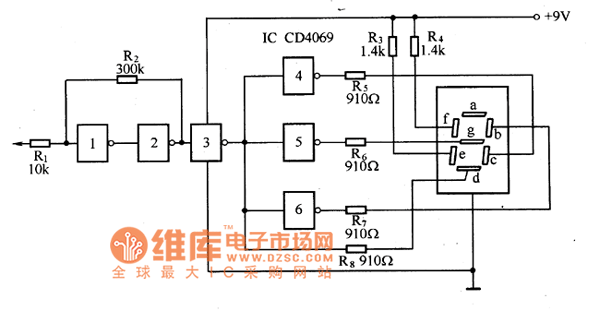

有显示功能的逻辑探头电路图

图:有显示功能的逻辑探头电
