TAB7O0N是东芝公司生产的中频通道集成电路，在大屏幕彩色电视机中应用较多。
1.功能特点
TAB7O0N集成电路内含:图像中频放大电路，AGC电路、AFC电路，伴音中频信号处理电路、鉴频电路以及其他附属电路。其内电路方框图及典型应用电路如图1所示。
图1 TAB7O0N集成电路的内电路方框图及典型应用电路
2.引脚功能及数据
TAB7O0N集成电路采用20脚双列式封装，其引脚功能见图1中的说明，其主要弓脚工作参数见表1所列。

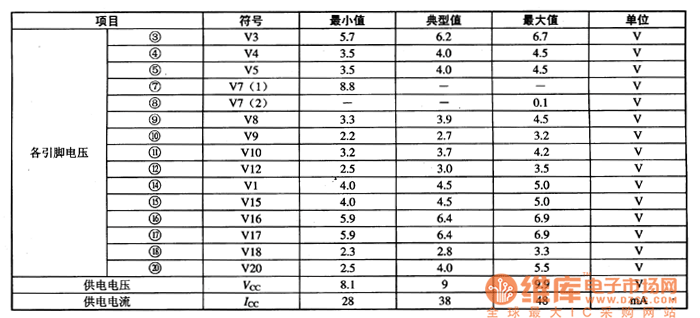

表1 TAB7O0N集成电路的主要工作参数
提示:来自调谐器的中频信号经声表面波发生器后从TAB7O0N的(4)、(5)脚进入图像中放电路，放大后的信号一路从(15)脚输出作为解码用信号;另一路从(14)脚输出取出伴音信号后又从(12)脚进入伴音中放电路;鉴频后得到的音频信号从(8)脚输扒 去功放电路。当出现有图像无伴音故障时，应重点对(8)脚和(14)脚及其外围的元器件进行检查。
