TA1222N是日本东芝公司生产的彩色电视机用视频小信号处理单片集成电路，广泛应用于东芝系列和长虹系列大屏幕彩色电视机中，例如长虹NC一6机芯等。
1.功能特点
TA1222N集成电路主要用来完成亮度信号处理、色度信号处理以及扫描偏转系统小信号处理等功能，亮度信号处理电路包括高质量图像补偿电路，如黑电平延伸电路、直流电平恢复电路、高亮度彩色电路、延迟式孔阑校正电路及扫描速度信号产生电路。
色度信号处理电路包括PAL/NTSC制式自动识别电路、多制式副载波恢复电路、多制式色度信号解码电路、彩色细节增强电路、色调控制电路(NTSC制)、彩色校正电路及肤色恢复电路(NTSC制)等。
基色信号处理电路包括RGB基色输出电路、RGB接口及开关电路及快速消隐私白平衡自动调整电路。
偏转电路包括高性能同步分离电路、50/60Hz自动识别电路。
TA1222N集成电路的内电路方框图如图1所示，整个电路在I2C总线的控制下进行工作。
2.引脚功能及数据
TA1222N集成电路采用56脚双列直插式封装，其引脚功能及数据见表1所列。
图1 TA1222N集成电路的内电路方框图

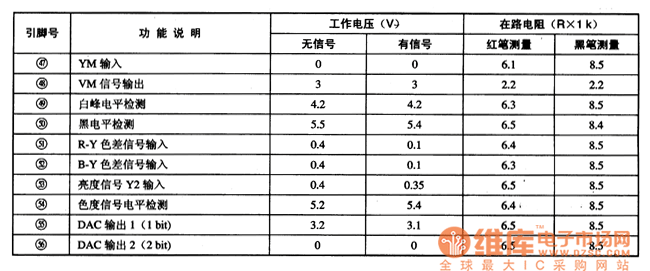

表1 TA1222N集成电路的引脚功能及数据
