PAL16R8A高速程控寄存器识别集成电路图

出处：lianle时间：2009-09-17

　　PAL16R8A是飞利浦公司生产的高速程控寄存器识别集成电路，应用于长虹精显背投彩色电视机中。

　　1.功能特点

　　PAL16R8A集成电路内部主要时钟电路、数据电路等组成。

　　2.引脚功能及数据

　　PAL16R8A集成电路采用20脚双列式封装，其引脚功能及数据见表所列。

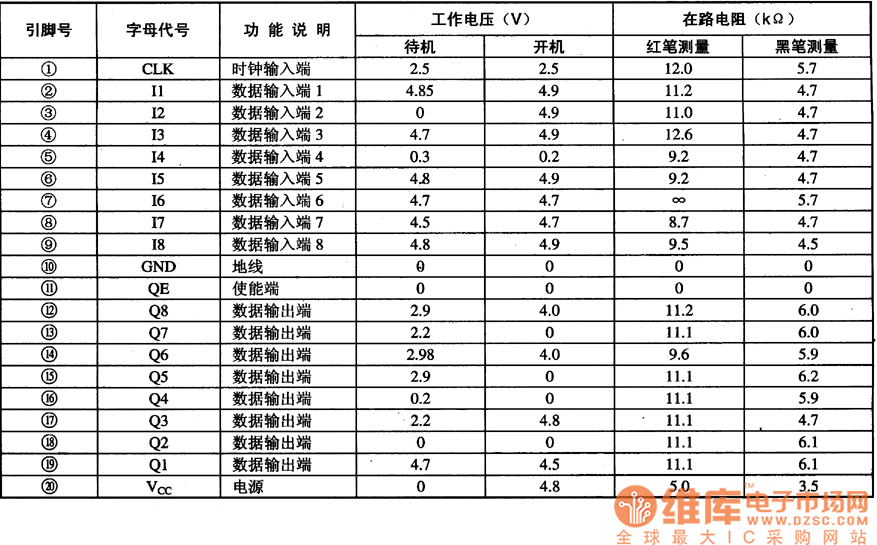

　　PAL16R8A集成电路的引脚功能及数据

电路的引脚功能及数据
