NT6827字符产生集成电路图

出处：josinghua时间：2009-09-17

　　NT6827是一种字符产生集成电路，在各种品牌的彩色显示器上应用较广泛，如应用在三星系列和TCL系列集的彩色显示器。

　　1.功能特点

　　NT6827集成电路内部主要由基准电压电路、消隐信号处理电路、I2C总线接口电路、字符显示信号发生电路及其他一些附属功能电路等组成。

　　2.引脚功能及数据

　　NT6827集成电路采用16脚双列直插式封装，其引脚功能及数据见表所列。

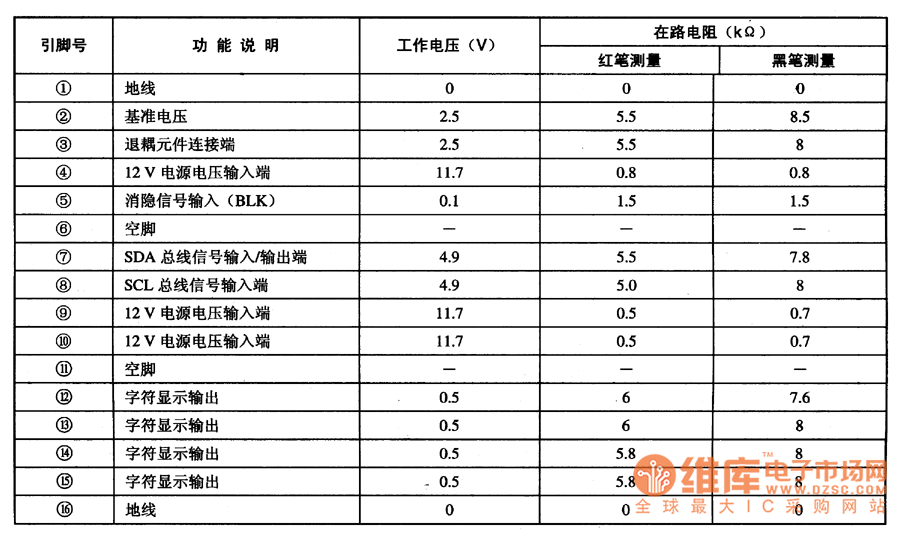

　　NT6827集成电路的引脚功能及数据

电路的引脚功能及数据
