MN1871675T7W单片微电脑集成电路图

出处：75131421时间：2009-09-15

　　MN1871675T7M是日本松下公司生产的单片微电脑集成电路，广泛应用于采用松下机芯组装的大屏幕彩色电视机中。
　　1.功能说明

　　MN1871675T7M集成电路内部主要由时钟振荡电路、复位电路、键盘扫描指令译码电路、I2C总线电路、遥控指令信号处理电路、AV/TV转换控制电路、制式转换控制电路、字符显示电路、待机，开机转换控制电路及其他一些附属功能电路等组成。

　　2.5脚功能及数据

　　MN18716757M集成电路采用64脚双列直插式封装，其内电路方框图及引脚功能与信号流向如图所示，其引脚字母代号及数据见表所列。

电路的内电路方框图及引脚功能与信号流向

　　MN1871675UM集成电路的内电路方框图及引脚功能与信号流向

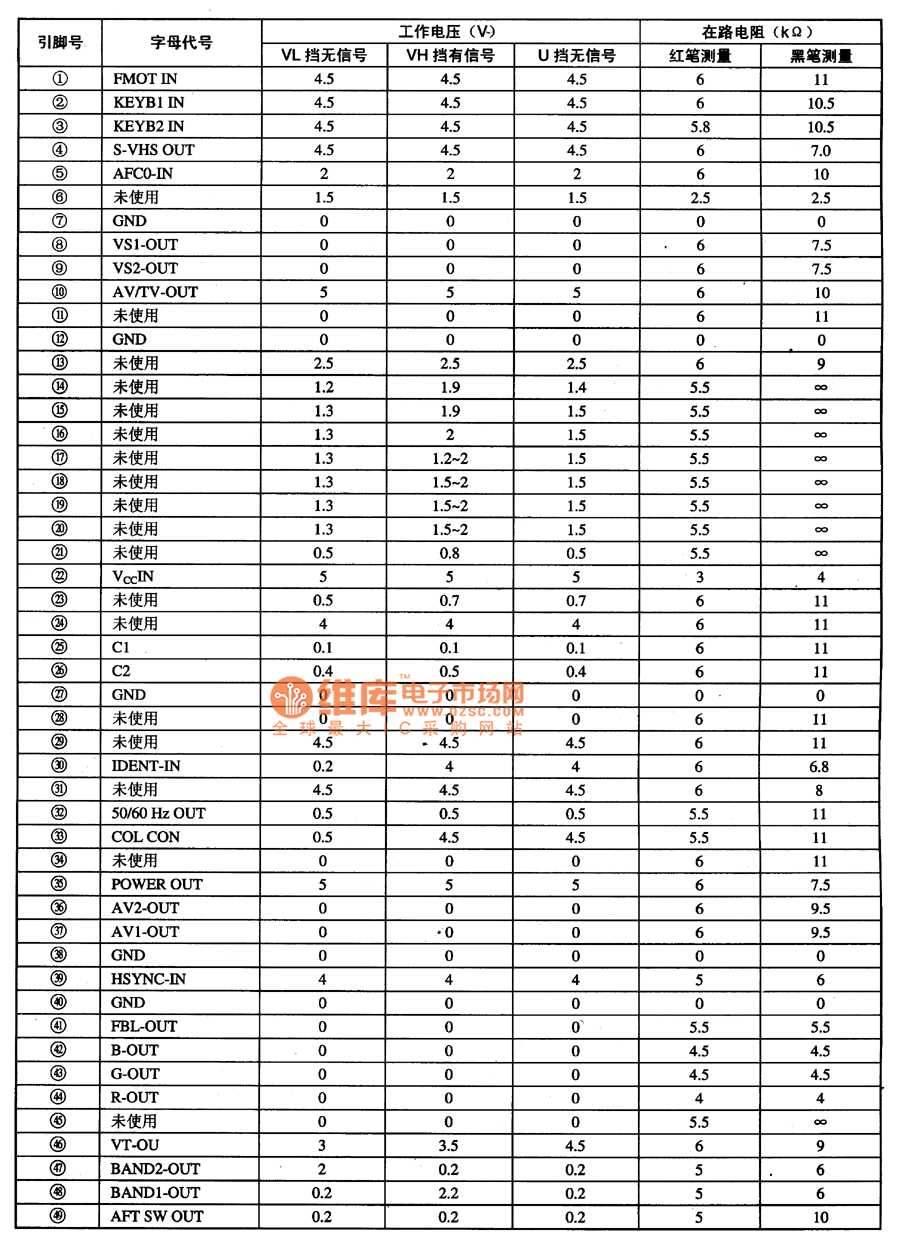

　　MN1871675UM集成电路的引脚字母代号及数据

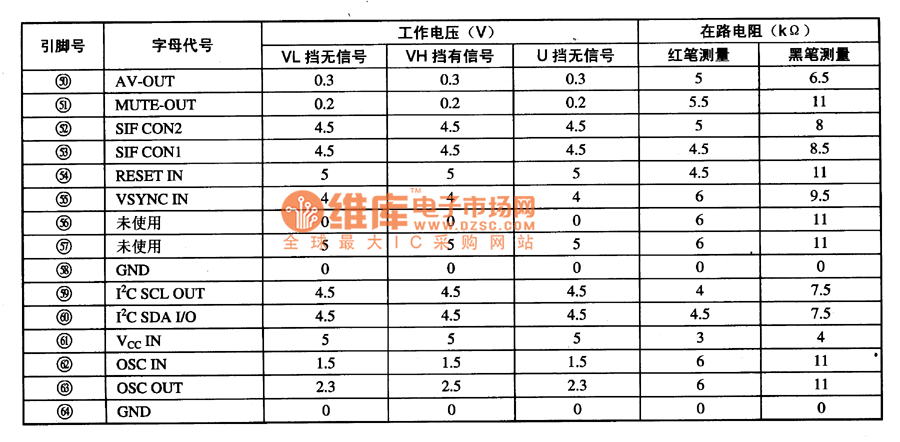

电路的引脚字母代号及数据(续)

电路的引脚字母代号及数据
