CXA2089Q是日本索尼公司生产的多功能电子开关集成电路，广泛应用于国产和进口等离子及其他大屏幕彩色电视机中，如LG系列RF一02RA机芯等。
1.功能特点
CXA2089Q集成电路具有5组复合视频信号输入，3组Y/C信号输入，2组复合视频信号输出，2组Y/C信号输出:5组L/R声道音频信号输入，2组L/R声道音频信号输出，兼容S1和3路S2协议;内置Y/C混合电路和宽带视频放大器(20MHz);音频静噪可通过外部提供的信号来进行控制:整个信号的转换均是在I2C总线的控制下实现的。
CXA2089Q集成电路除了可以实现内外视频、内外双声道音频信号的转换外，还可方便地实现外部S端子Y/C信号与机内Y/C分离电路分离出的Y/C信号之间的转换。
CXA2089Q集成电路的内电路方框图如图1所示。
图1 CXA2089Q集成电路的内电路方框图
2.引脚功能及数据
CXA2089Q集成电路采用48脚四万扁平式封装，其引脚功能及数据见表1所列。

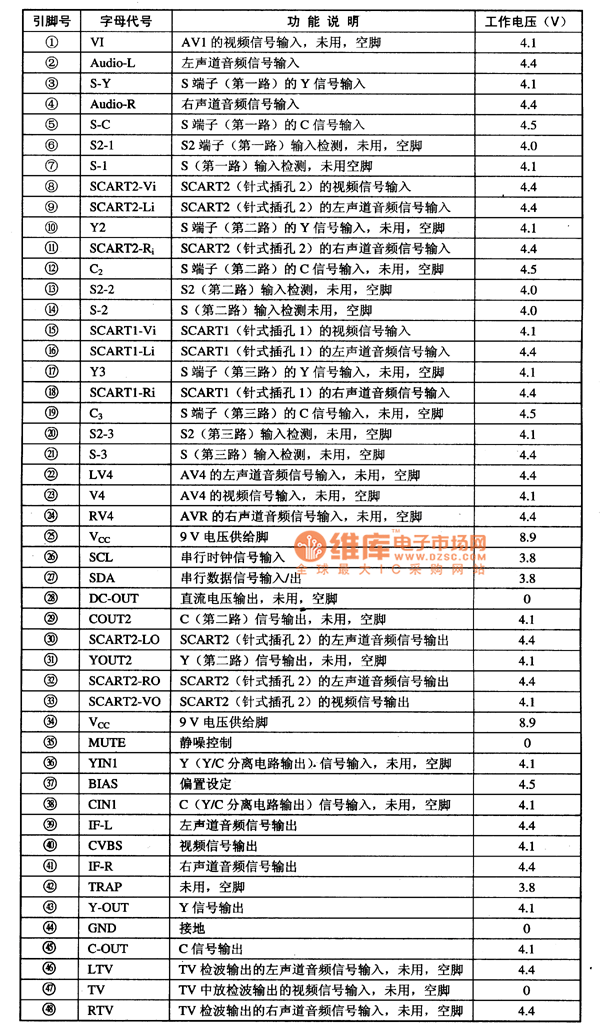

表1 CXA2089Q集成电路的引脚功能及数据
提示:对TV/AV切换控制电路的检修，可以依据信号流程通路检查各个信号的来龙去脉，故障原因一般不难找此 但应先检查CXA2089集成电路的供电和接地弓脚是否正常。
3.典型应用电路
CXA2089Q集成电路在LG系列RF一O2RA机芯等离子彩色电视机中的典型应用电路如图2所示。(注:此图为RF一O2RA机芯等离子彩色电视机的原图，对不符合标准的图形及符号未做修改。
图2 CXA2089Q集成电路的典型应用电路
