CIC481系列音乐集成电路是一种包含多首具有钢琴、风琴、曼陀林三种效果歌曲的集成电路。其中CIC481内含8首乐曲CIC482内含12首乐曲，CIC483内含10首乐曲。乐曲可以单循环或连续地回放。CIC481系列产品采用16脚双列式塑封，它的各引脚功能见表，控制功能真值表见表。
CIC2850系列音乐集成电路应用电路
CIC481系列音乐集成电路引脚功能

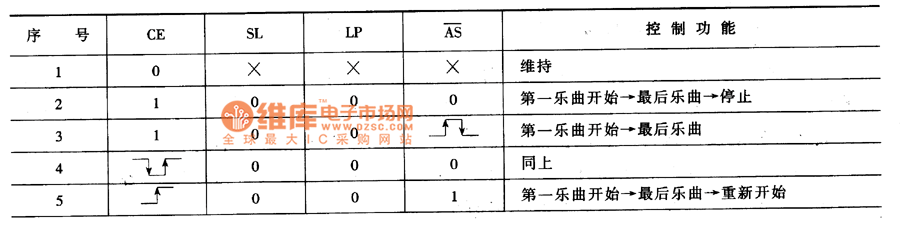

CIC481系列音乐集成电路控制功能真值表
按表控制乐曲输出的典型电路如图所示。该电路采用惟挽三极管输出，以增大输出功率，C1和C2是用来消除高频振荡的。在CE、LP、SL、蓝各脚均接有功能选择用的开关，通过它们可实现真值表中所列的各种控制功能。
CIC481消系列音乐集成电路典型应用电路
