HT0406单片微电脑集成电路图

出处：尤新亮时间：2009-09-04

　　CHTO406是一块单片微电脑集成电路，广泛应用于康佳系列数码彩色电视机中。

　　CHT0406集成电路采用42脚双列直插式封装，其内电路方框图及引脚功能与信号流向如图1所示，其引脚字母代号及数据见表1所列。

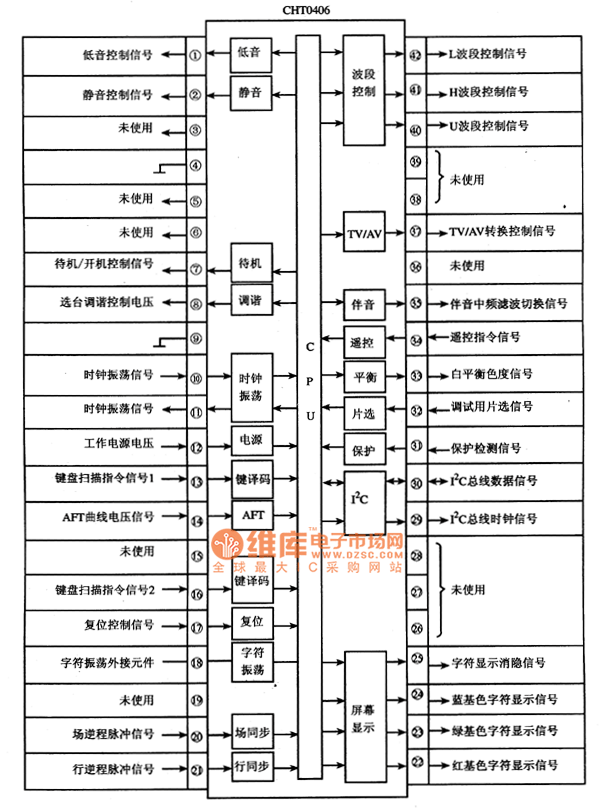

　　图1 CHT0406集成电路的内电路方框图及引脚功能与信号流向

CHT0406集成电路的内电路方框图及引脚功能与信号流向

　　表1 CHT0406集成电路的引脚字母代号及数据

CHT0406集成电路的引脚字母代号及数据
