电视机防雷保护电路图

出处:cnchip时间:2009-09-04
  雷雨天看电视,雷电往往会通过室外天线窜人电视机而将电视机的高频头损坏。如果在室外天线上加装压敏电阻器,则可起到防雷的作用。电视机防雷保护电路如图所示,压敏电阻器直接和大地相接。

电视机防雷保护电路图

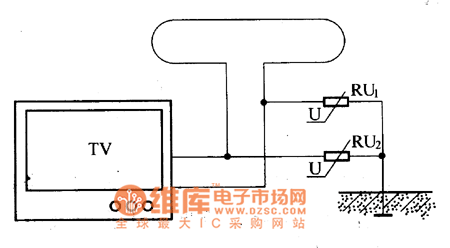

图:电视机防雷保护电路
