提高负载能力电路图

出处:andrew.xu时间:2009-09-03

  一般通用型集成运算放大器的负载能力较弱,它的允许功耗仅为几十毫瓦,输出电流也只有十毫安。所以,当负载需要较大的电压或电流时,就需要有在它的输出端附加带扩展功能的电路。

  (1)扩大输出电流电路

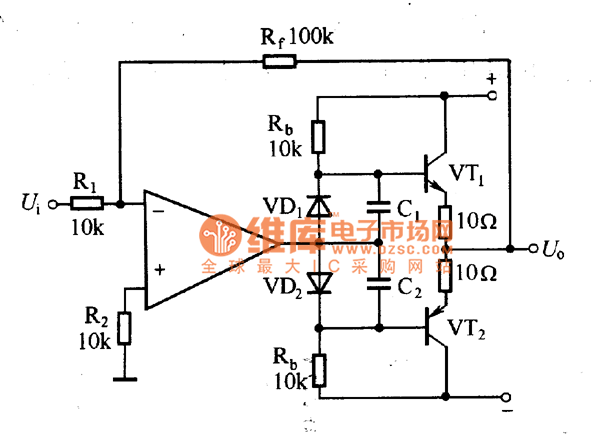

  图a所示电路是一个利朋互补推挽输出的方式来扩大电流的电路。当Ui=0时,Uo=0,有电流流过Rb、VD1、VD2和VT1、VT2的基极回路,供给VT1、VT2偏流,使其工作在甲乙类放大状态,以减少交越失真。这个电路的缺点是它不能提高电压变化范围。

  (2)扩大电流和电压变化范围的电路

  能同时扩大电流和电压变化范围的电路如图b所示。图中VT1、VT2接在运算放大电路电源输入端,一方面可以起到降压的作用,另一方面用于共基极放大,可以将运算放大器输出电流经VT1、VT,2的集电极输出去推动互补推挽输出级。由于VT3、VT4的发射极分别接在±30V的电源上,所以在负载RL两端的电压变化范围将接近±30V。与此同时,输出电流的变化也可以得到扩大,因此这种电路可以输出较大的功率。

扩大输出电流电路




扩大输出电流电路

扩大电流及扩大电压变化范围的电路



  扩大电流及扩大电压变化范围的电路
