HICl026A是日立公司生产的多功能电源集成电路,广泛应用于东芝AG系列背投彩色电视机中。

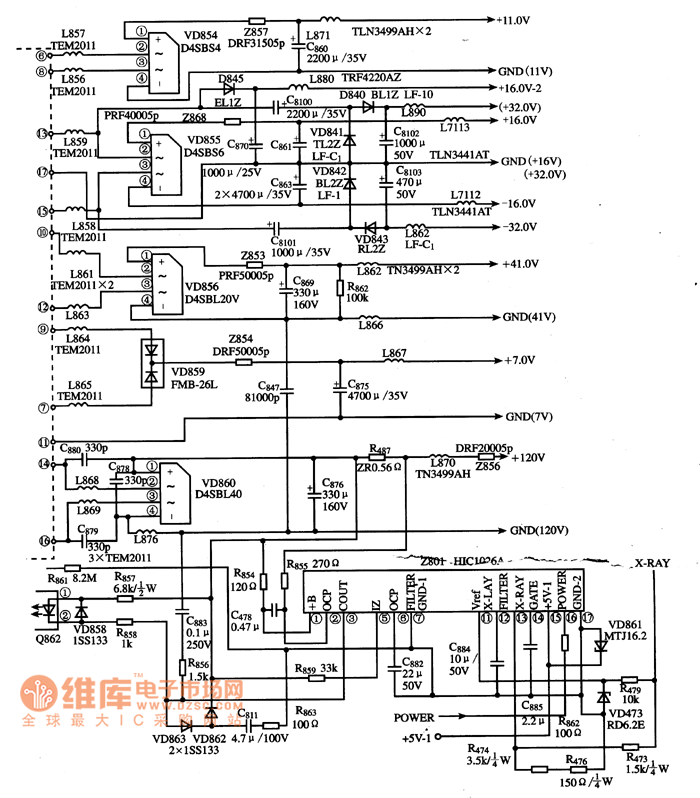

由HIC1026A集成电路构成的保护模块典型应用电路如图所示(此图为电视机原图,对不符合标准的图形符号末做修改).
图 HIC1026A集成电路的典型应用电路图
