BA5049是ROHM公司生产的多路红外遥控信号接收集成电路，广泛应用于音响等小家电的红外遥控系统中，如天逸AD一51OOA功放等。
1.功能特点
BA5049集成电路内部主要由遥控信号前置放大电路、自动电平控制电路、时钟振荡屯路、脉冲输出电路、代码信号处理电路，以及其他一些附属功能电路等组成。
2.引脚功能
BA5049集成电路采用16脚双列直插式塑料封装，其引脚功能见表1所列。

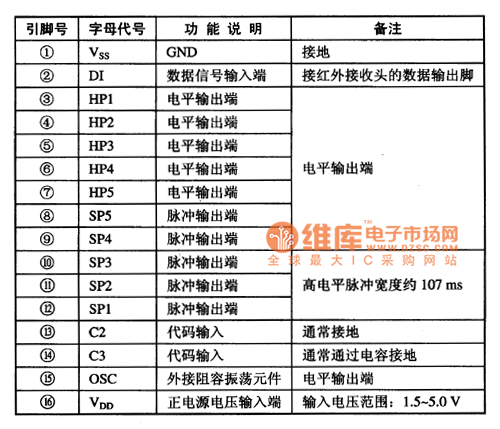

表1 BA5049集成电路的引脚功能
3.典型应用电路
BA5049集成电路构成的遥控信号接收典型应用电路如图1所示.
图1 BA5049集成电路的典型应用电路
提示:BA5049集成电路通常与遥控信号发射集成电路BA5048配套使用构成红外遥控发射与接收电路，可以形成5路电平和5路脉冲输出控制电路。
遥控指令信号被BA5320接收，在BA5320内部将红外线控制信号转换成电脉冲信号，再经VT1放大后加到BA5049的②脚数据信号输入端。经过BA5049解码后。从③脚、④脚输出音量控制信号，从⑧-(12)脚输出音源选择控制信号。
