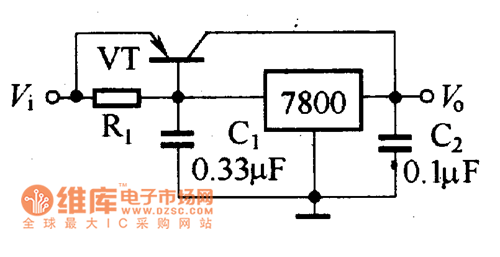

当电路所需电流超过稳压器输出电流时，可以采用外接大功率-极管的办法来扩展输出电流，具体电路如图所示。

　　图中VT为大功率半导体三极管，应根据需要扩展的电流值来选择。电阻R1的阻值可由下式确定:



　　式中:VBE——三极管BE结正向压降，锗三极管为0.3V，硅三极管为0.7V;
　　　　　IR——三端集成稳压器输出电流;
　　　　　Ir——功率三极管输出电流，Ir=i。-iR，其中凡为扩展输出总电流;
　　　　　β——功率三极管电流放大系数。
