红外检测器电路图

出处：谈的元时间：2009-08-29

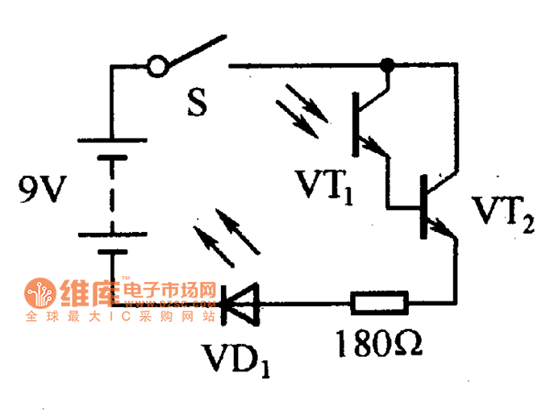

　　红外检测器主要用于检测红外遥控发射装置是否正常工作。红外检测器的电路如图所示。当红外遥控发射装置发出的红外光照射到光敏三极管VT1时，其内阻减小，驱动VT2导通，使发光二极管VD1随着入射光的节奏被点亮。由于发光二极管VD1的亮度取决于照射到光敏三极管VT1的红外光的强度，因此，根据发光二极管VD1的发光亮度，可以估计出红外发射装置上的电池是否还可以继续使用。

红外检测器电路图

图：红外检测器电路
