图一所示的是由双向触发二极管与双向晶闸管组成的过压保护电路。电压正常工作时加在双向触发二极管两端的电压小于转折电压，VD1不导通，双向晶闸管处于截止状态，负载RL可得到正常的供电。当供电电源的瞬态电压过压时，加在双向触发二极管两端的电压便会大于转折电压，VD1，导通并触发双向晶闸管，使其也导通，使负载RL免受过压损害。

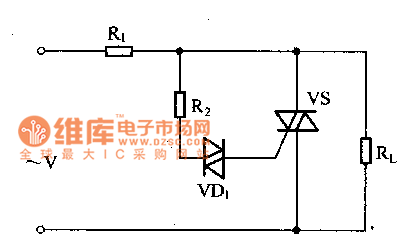

图一 过压保护电路
