全自动无触点交流稳压器电路图

出处:amanxu时间:2009-08-25

  在市电电压为150V~300V范围内变化时本电路均可以准确、快捷地调整输出电压。

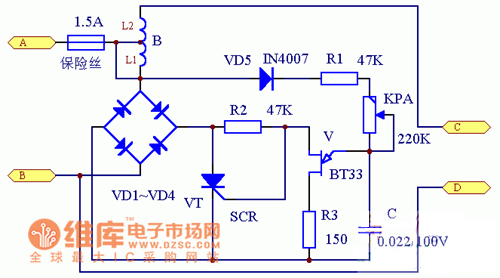

  电路如图所示。市电经过L1进入VD1~VD4全桥整流以后加在晶闸管VT上,VT的导通角受到BT33的控制。BT33、C、R1、R2、R3和KP组成一个张弛振荡器,改变KP可以改变振荡周期。

  当市电电压升高时,加在BT33上的电压相应升高,振荡加快,VT导通角减小,VT上的电压升高,使L1上的电压不变;反之VT上的电压降时L1上的电压仍然不变;于是经过L2耦合后的电压也就保持恒定。由于采用了全桥整流,L1、L2上的电压都是正弦波。

  VD1~VD4和VT上的电流要根据变压器的容量选取且要有较大余量,耐压均应在600V以上。R1、R2选用3W电阻,KP选用2W以上的可调电阻
