人体反应速度测试器电路图
　　　　　　　

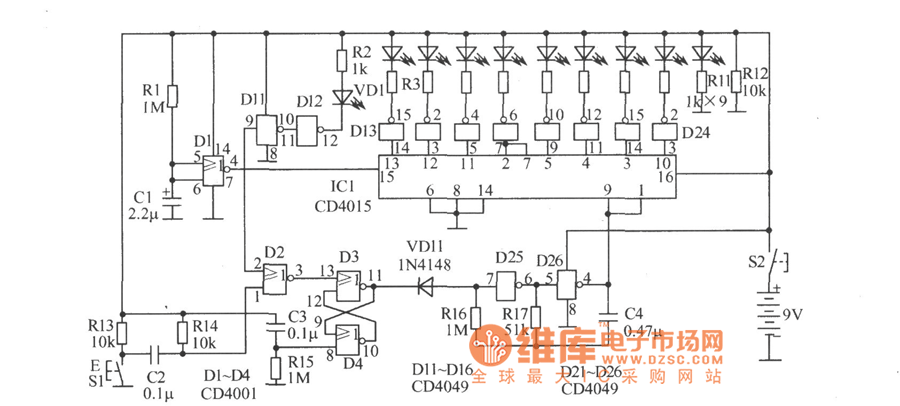

　　人体反应速度测试器电路如图所示。与非门D25、D26等组成多谐振荡器，输出周期约为50ms的时钟脉冲。IC1组成8位右移寄存器，D1组成的开机延迟电路的输出信号作为其串行输人数据。刚开机时，由于D1输出为“1”，在时钟脉冲作用下，IC1的8位寄存单元迅速全为“1”；3s～4s后，D1输出变为“0”，测试信号灯VD1亮，同时，IC1的8位寄存单元将在时钟脉冲作用下从左至右依次变为“0”，直至被测试人按下停止按钮S1，将D3、D4组成的RS触发器置“0”，使D25、D26停振，IC1处于保持状态，其结果通过驱动电路D13～D16、D21～ D24驱动发光二极管显示。D2的作用是使停止按钮S1只有在测试信号灯VD1亮后才起作用，提前按下无效。
