应用电路

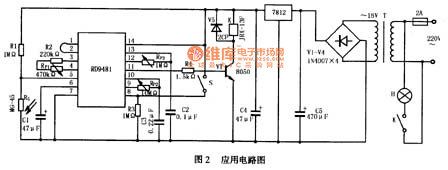

　　RD9481R 典型应用电路见图2，该电路为自动感应照明灯电路，白天灯不亮，晚上无人走动时也不亮，有人走动时灯自动点亮。

　　市电220V经变压器变压后，经整流器(V1～V4)、滤波电容C4和稳压电路7812获得直流电源电压。光敏电阻RG与R1串联接于电源电压，组成分压电路。白天光线照射到光敏电阻RG上，RG呈低电阻，RD9481的5脚为低电平，封锁触发信号，电路不工作；晚上RG呈高阻，RD9481的5脚为高电平，使电路正常工作。S为工作方式选择开关，S闭合为重复触发工作方式，S打开为不可重复触发工作方式。调节RP1，可调节电路的灵敏度，来改变探测范围，调节RP2可改变输出高电平延迟时间，调节RP3可改变封锁定时器的定时时间。
