不间断电源常用于市电停电时，将蓄电池电压转换成220V继续供电。本监控器可监视蓄电池电压的高、低，并自动接通和断开充电回路，保证蓄电池有足够的蓄能，延长寿命。

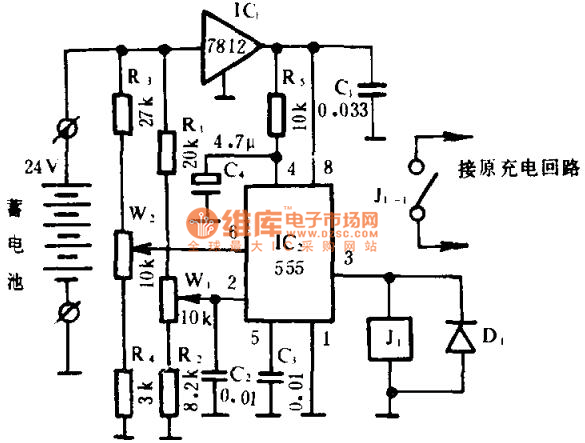

　　如图所示，IC2(555)接成双稳态工作模式，R3、W2、R4和R1、W1、R2电压网络分别组成上限和下限取样电路，分别加至555的阀值端和触发端，当蓄电池电压使2脚低于1/3VDD时，555置位，J1吸合，使充电回路接通，充电；当蓄电池充到足够高时，6脚电压高于2/3VDD，555复位，自动断开充电回路，使蓄电池电压保持在一定的电压范围。

　　如图所示不间断电源蓄电池电压监控器电路图
