TCL999D手机维修电路图

出处:computer00时间:2009-06-09

TCL999D手机维修电路图

TCL999D手机维修电路图

TCL999D手机维修电路图

TCL999D手机维修电路图

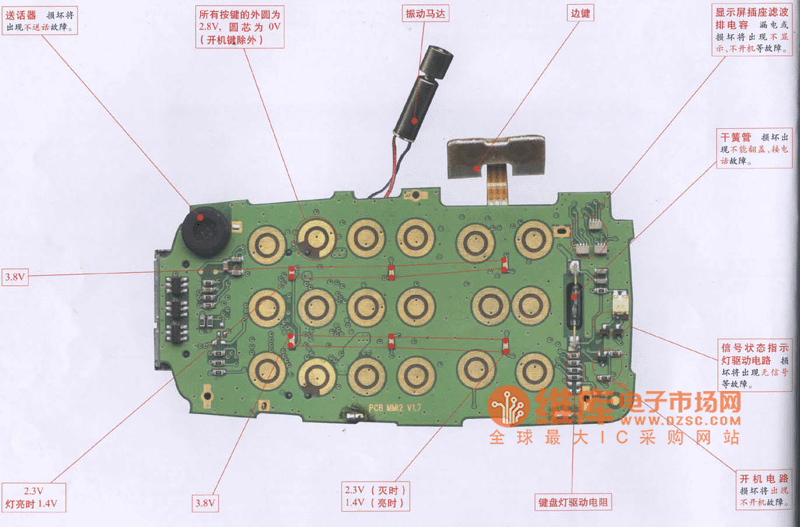

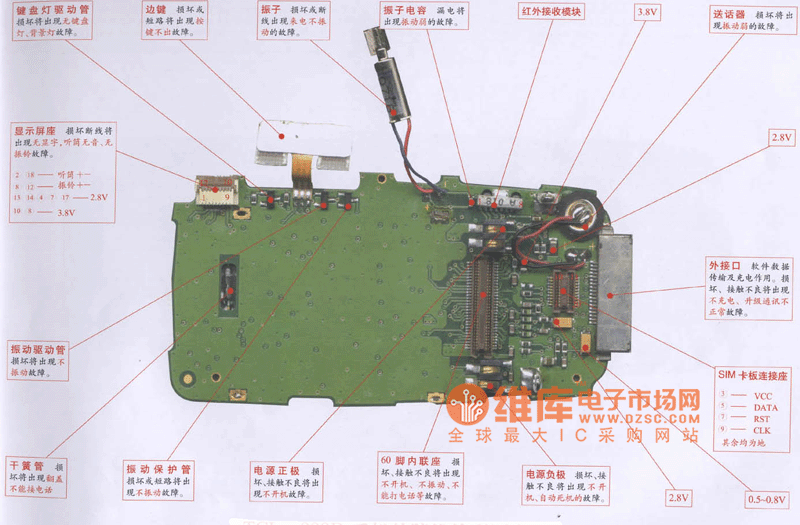

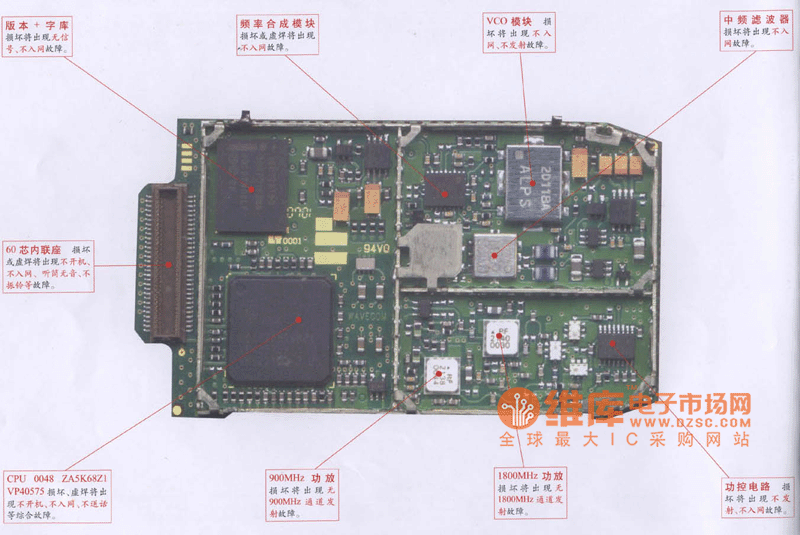

如图所示TCL999D手机维修电路图
