提升F15功放音质电路图

出处:computer00时间:2009-05-31

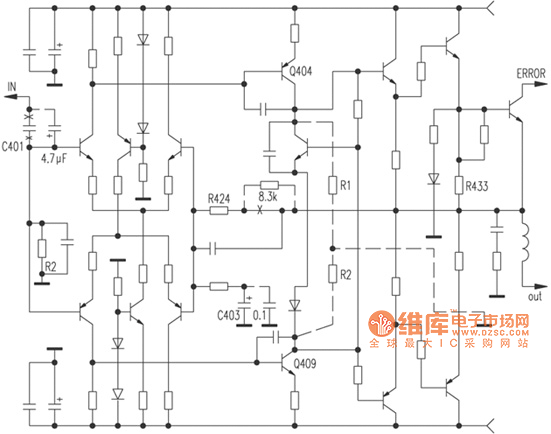

  雅顿牌F15六声道AV功放无论外表及内在素质均属具相当吸引力的产品。试听后总体感觉低频厚实,控制力不错,中频质感及密度感较强,高频虽不属晶莹剔透,但也没有丝毫毛糙感。应该说全频的平衡度做得不错,作为AV功放已有出色表现。直通模式下单纯欣赏不同类型音乐作品,若不苛求,也应该说过得去。但离本人口味尚有一定距离,为此,笔者通过对左右主声道简单摩机以求在瞬态、人声亲和度、温暖度、音质通透性诸方面有所提高。右图为功率放大电路原理简图(六声道相同)。

  由图可见,此属全对称、全互补、双差分电路。摩机分几步,首先将输入电容C401由10μF普通电解电容换成4.7μF的CBB电容;然后在反馈隔直电容C403两端并上0.1μF的WIMA电容,此举可明显使声音更趋光滑清晰;第二步,为改善开环指示,在激励级Q404、Q409加上10kΩ的集电极负载电阻R1、R2,同时将反馈电阻R424串联上一阻值为8.3kΩ的电阻,此举可使人声听起来更自然,瞬态更佳,同时又可保增益不下降并略有上升。第三步,由于六声道全为乙类放大电路,且静态电流正常时仅几毫安,影响听感。为此,将主声道静态电流调到70毫安。具体操作是,在偏置电阻R423两端并上一个20kΩ的多圈精密电阻,于慢慢调小,同时用数字表的毫伏挡观察电阻R433两端的电压使之终保持在30毫伏。这一步需要小心并反复调校,否则易损坏机器。前级摩机只要将主声道的NE5532换成AD827即可。

提升F15功放音质电路图
