LM317构成的0～±30V、1.5A电源电路图

出处：←Amani时间：2009-05-16

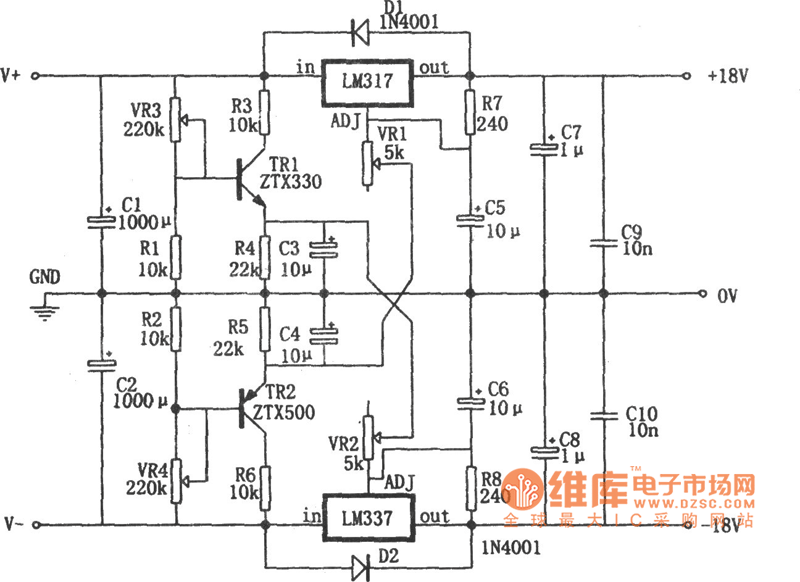

　　如图所示为0～±30V、1.5A 电源。从图中可以看出本电源的特点是其正负输出电压可以调到0V。LM317(LM337)正常情况下只能调到1.25(-1.25)V，但在可调三端的调整端加上了适量的反偏，使输出电压可以调到零。这一点是通过TH2的发射极的负电压接在VR1上，将TH1发射极的正电压接在VR2上而实现的。

LM317构成的0～±30V、1.5A电源电路图
