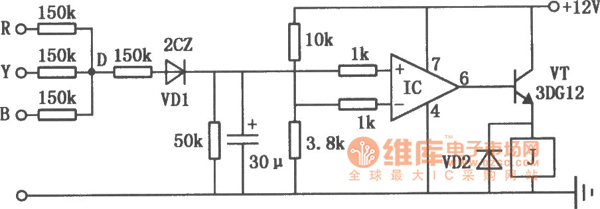

本电路由通用型集成运算放大器构成,如图所示,可广泛用于各种三相电机的缺相保护。IC选用典型的通用型集成运算放大器,如5G24、BG305、FC4、F006、XFC77或国外产品μA741等,继电器J可选用直流工作电压为l2V、直流电阻为200Ω的直流继电器。
