如图所示为增益1～8000倍可编程放大电路。该电路采用了PGA202、PGA203集成芯片，PGA202集成芯片的数控增益范围为：1、10、100和1000(十进制)，PGA203的数控增益范围为：1、2、4、8(二进制)。增益控制端A2(引脚l)和A3(引脚2)与增益的对应关系列于下表。

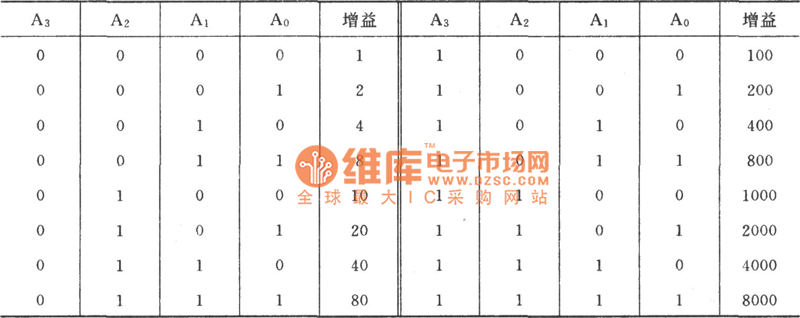

　　该图为串级放大电路，其总增益为各级增益之积，电路的总增益由4位数A0～A3控制，其控制对应关系见下表。
