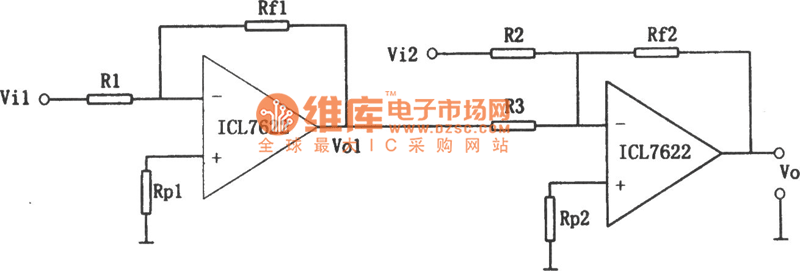

如图所示为双运放基本减法电路。由图可见,输入输出关系为:
该电路所用器件为ICL7622(或CF7622),它是单片双CMOS低功耗双运算放大器,其工作电源电压为:±0.5~±8V,输入电流极小。该器件还具有内补偿、失调调零和偏置固定等特点。ICL7622的主要参数典型值如下表所示。
