交流声滤波器(741)电路图

出处:hjf515时间:2009-04-18
交流声滤波器(741)电路图

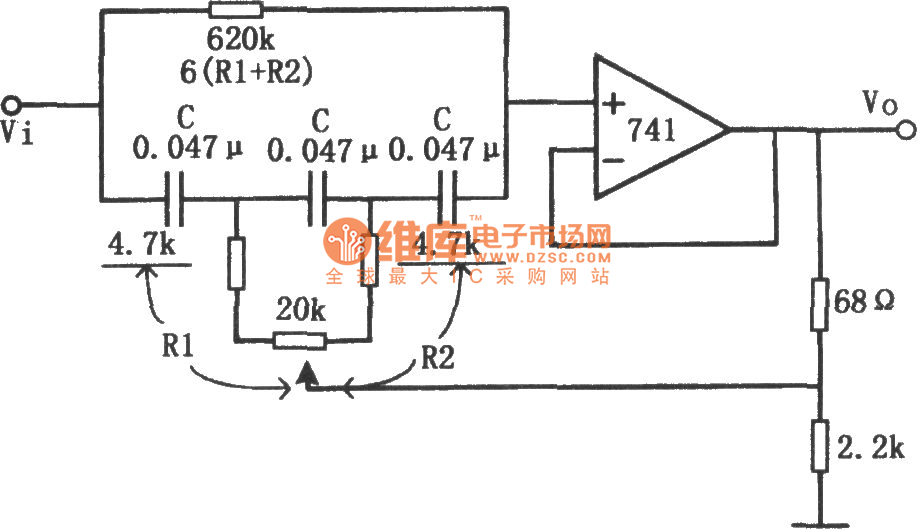

  如图所示为交流声滤波电路。该电路是一个经济的窄带陷波式滤波器,它不需要高元件,滤波频率可以从50Hz调节到60Hz。在音频和测试仪器系统中,它常用来消除不希望的信号或电源交流声。电路中采用了有源反馈桥式微分RC网络,其陷波频率为:。陷波带宽由反馈量决定。反馈量越大,滤波带宽越窄。采用图中元件数值,可以调节电位器使其陷波频率为50Hz或60Hz。对交流声抑制可达30dB,-3dB处的带宽在50Hz时为14Hz,60Hz时为18Hz。对信号的衰减不大于1dB。
