除法电路3(4302)电路图

出处:conwh时间:2009-04-15

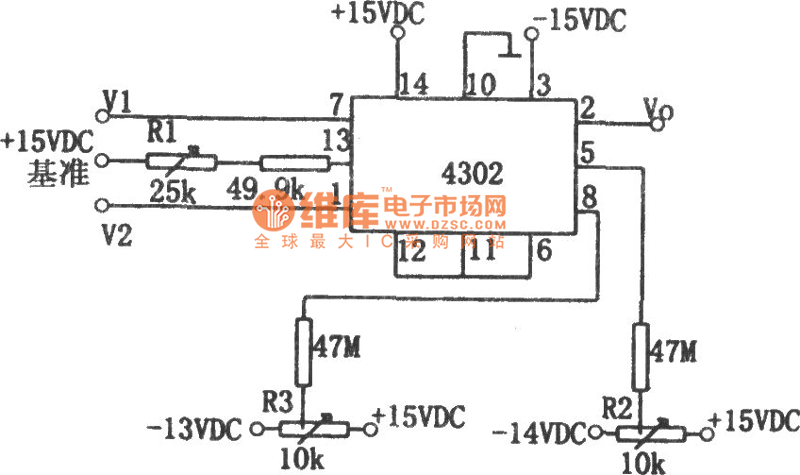

  如图所示除法电路由集成块4302组成,输入为V1、V2,其输出Vo为:Vo=10V1/V2,输入信号范围:0.03V≤V1≤10V,0.03V≤V2≤10V。电路在温度为25C时的典型误差为±25mV,误差为±50mV,而且输出电压受温度影响,其温度系数为±1mV/C,在25 C的输出失调电压为士10mV,温度系数为±lmV/C。

  V1、V2的带宽在小信号(-3dB)时为500kHz,满量程输出时为60kHz。图中R1、R2和R3的调整方法是:当V1=V2=+10V时,调整Rl使输出Vo=+10V;当Vl=V2=+0.1V时,调整R2使输出Vo=+10V;当V1=+0.01V,V2=+0.1V时,调整R3使Vo=+1V。如此反复调整几次即可。

除法电路3(4302)电路图
