触摸式多通道电子开关(CD4017、CD4511、CD4518) 电路图

出处：chunyang时间：2009-04-13

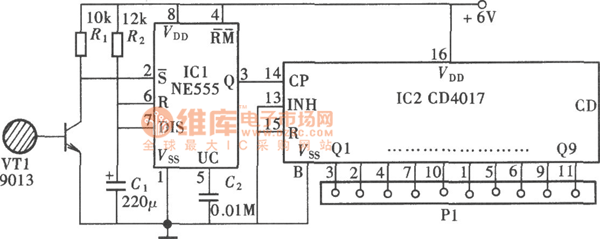

　　该触摸式电子开关结构简单,工作可靠,休用性数字集成电路,造价低谦它有20个通道供选用,电路中配有两位数字显示器供通道显示,电路组成如图所示.电路由触摸信号输入电路,控制脉冲形成电路,通道选择电路和通道译码与显示电路组成.
　　触摸信号输入电路由晶体管开关电路VT1组成电路：

　　通道译码与数码显示电路:
