VFC62电压／频率、频率／电压转换器电路图

出处：thunder_f时间：2009-04-09

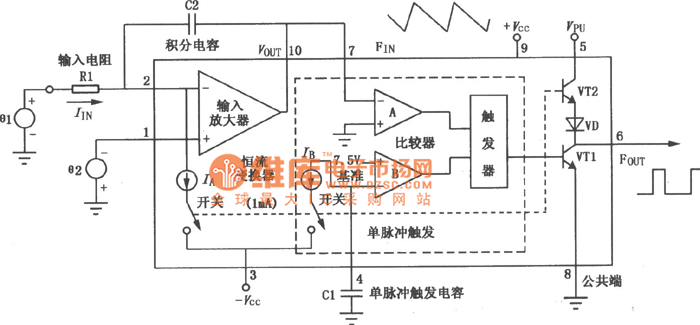

　　VFC62单片电压／频率和频率／电压转换器能简单地将模拟信号转换成数字信号，数字脉冲串重复率正比于模拟输入电压的幅值。由于用数字形式抑制噪声，模拟信号可长距离传播而不影响性能。它可用于转换计数器到微处理器的二进制数，也可将其转换回模拟形式。数字输出采用有源上拉型，比一般的集电极开路输出有更大的负载驱动能力。输出脉冲电平与DTL、TTL以及CMOS逻辑系列兼容。其典型应用电路如图所示。

VFC62电压／频率、频率／电压转换器电路图
