1.TC9153P内电路方框图及引脚功能

　　TC9153P集成块内电路主要由时钟振荡电路，转换电路，电子开关电路，6比特和7比特电路等组成，其集成块的内电路方框图及引脚功能如图1所示。

　　

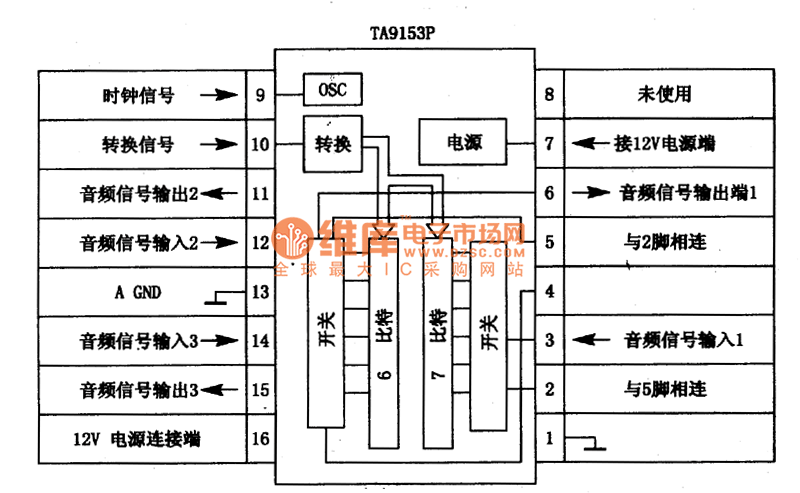

　　图1 TC9153P内电路方框图及引脚功能图

　　TC9153P集成电路采用双列16脚直插式封装，其各弓脚工作电压见表1所列。

　　表1 TC9153P工作电压

2.TC9153P主要电参数

　　TC9153P集成电路工作电源电压范围为:5-12V;在Vcc=l2V、Vss=0V，Ta=25℃ 条件下测得的主要电参数见表1所列。该IC正负(+、-)或单电源均可供电:由于采用了C(2)COM结构，所以工作电压范围宽，电流损耗低(Vcc=5-12V，IDD=1-3mA)。

3.TC9153P典型应用电路

　　TC9153P集成块通常与微处理器TC915OP配套使用，其集成块的典型应用电路与TC915OP典型应用电路相同。

4.电路工作过程

　　TC9153P依靠内部振荡器及增/减弓脚(⑨/⑩脚)控制衰减量，控制范围为0-68dB，分为32级(每2dB).因通电初始状态为衰减-46dB，而不是或，从而保证了开机时以适中音量输出。

　　TC9153P的③脚为音频信号输入端，经音量控制后的信号从⑥脚输出。其控制过程受微处理器⑤、⑥脚输出信号的控制。

　　(1)当TC9153P⑨脚受控为低电平时起振，IC内部作音量上升的变化(声音逐渐变大).

　　(2)当TC9153P⑩脚受控为低电平时，则使IC内部音量作下降变化(声音逐渐变小)。


　　表2TC9153P主要电参数

　　如音量小或无，可用一只lOμF的电容将TC9153P的③与⑥脚连接起来，如声音恢复了正常;则说明TC9153P内部损坏。
