反相放大电路图

出处:tomly时间:2009-03-22

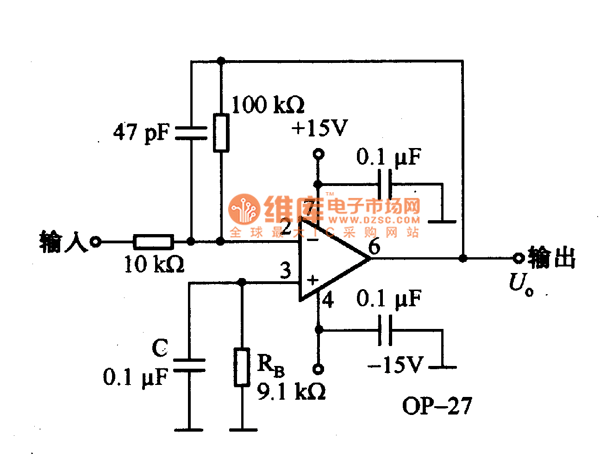

  如图是增益为20dB的反相放大电路,其反相输入端为高阻抗,这部分接线要尽量短。同相输入端要接入输入偏置电流补偿电阻RB,使其变为高阻抗,为此,RB要尽可能地靠近运放接人,这部分的接线也要尽量短。另外,同相输入端通过0.1μF的电容C接地,降低这部分阻抗可提高抗噪声能力。

反相放大电路图
