PT2399数字混响处理集成电路图

出处:zhiyang16时间:2009-03-17

  PT2399是一种典型的卡拉OK回声处理集成电路,在CD、VCD、DVD、电视音晌、卡拉OK机上应用相当广泛。

1.PT2399内电路方框图及引脚功能

  PT2399集成电路内置有A/D、D/A转换器,可对输入的模拟声音信号进行数字化处理,其集成块的内电路方框图如图1所示,其集成电路的引脚功能见表1所列。

PT2399集成块的内电路方框图

  图1 PT2399集成块的内电路方框图

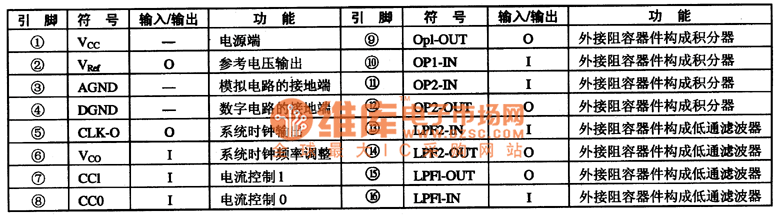

PT2399集成电路的引脚功能

  表1 PT2399集成电路的引脚功能

2.PT2399典型应用电路

  根据PT2399内部电路方框图和外部阻容元件的连接关系,其典型等效电路如图2所示。

PT2399典型等效电路图

  图2 PT2399典型等效电路图

3.电路工作过程

  来自话筒前置放大器的声音信号(原信号),经音量控制后由C430耦合,输入电阻R425、R423,送到有源二阶滤波器LPFl的反相端。同时,经延时处理后的声音信号经过输入电阻R424、耦合电容C429后;与原声音信号在LPFl的反相端进行叠加。叠加后的混合声音信号经由R428、C426、R423、C424、LPFl构成的有源二阶低通滤波器放大后,分两路输出。其中一路经限流电阻R427、耦合电容C428,送到后置放大电路;另一路直接送到PT2399内部比较器的反相端,比较器的同相端与运算放大器OPl、内部4.7kΩ电阻,外接电容C421构成的积分器的输出端相连。比较器和积分器结合起来,实现肘D(模拟/数字)转换,并将转换结果从DI输入至PT399内部数据处理电路,存入数据存储器RAM中。数字声音信号经过延时处理后,从DOl输出至动态匹配或DEM(Dyanamic Element Matching)电路,进行D/A转换。转换后的信号经过由运算放大器0P2、4.7kΩ内部电阻、外接电容C422构成的积分器进行滤波处理后,从(12)脚输出模拟音频信号。

  (12)脚输出的模拟声音信号经输入电阻R421,送至由R420、C420、R419、C423、LPFZ构成的有源二阶低通滤波器,放大后的声音信号从(14)脚(LPF2-OUT)输出。该输出信号通过由R418、C425组成的低通滤波器(截止频率=1/2πR418.C425=4.2KHz),滤除高频噪声,再经耦合电容C427、混响音量电位器RP403,反馈到混响处理电路的输入端。

  在上述电路中,两个低通滤波器的参数如下。

  (1)LPFl放大倍数为1,截止频率为11.28KHz;

  (2)LPFZ放大倍数为0.67,截止频率为7.69KHz。

4.故障检修提示

  混响效果时好时坏,可先检查混响音量控制电位器RP403接触是否良好,R421、R419、R418、C427、R424、C429各元件是否有虚焊、脱焊现象,可用同规格的元件并联进行检查。

  混响有噪声,若怀疑在混响电路时,可将C430电容负极拆下,接在PT2399(15)脚上,如噪声消失,则故障在混响电路。
