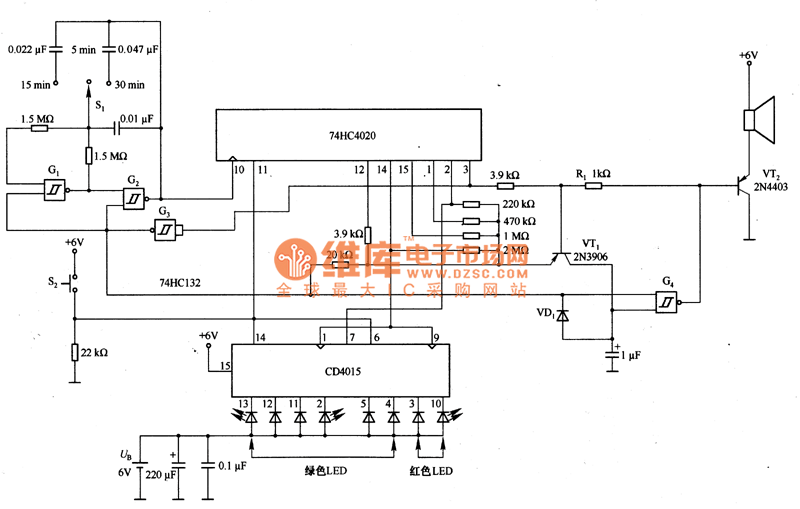

图1是时间到声光提醒电路。在电路中，74HC4020为14位计数器;CD4015为8位移位寄存器;S2为复位开关，当其瞬时闭合时，74HC4020和CD4O15同时复位;由G1和C2可构成时间间隔振荡器;由VT1和巳可构成电压颂率转换节拍器;S1为时司选择开关，可以选择5min、15min和30min。时间到，电路发出声光报警信号。
图1 时间到声光提醒电路图
