NT66P22AK是单片微电脑控制集成电路，广泛应用于全自动智能控制豆浆机中。
1.功能特点
NT66P22AK集成电路内含定时预置、数码显示驱动控制、电加热控制及电动机控制等电路。
3.典型应用电路
NT66P2OA集成块在豆浆机中的典型应用电路如图１所示，其典型应用电路的负载驱动及电源电路如图２所示。

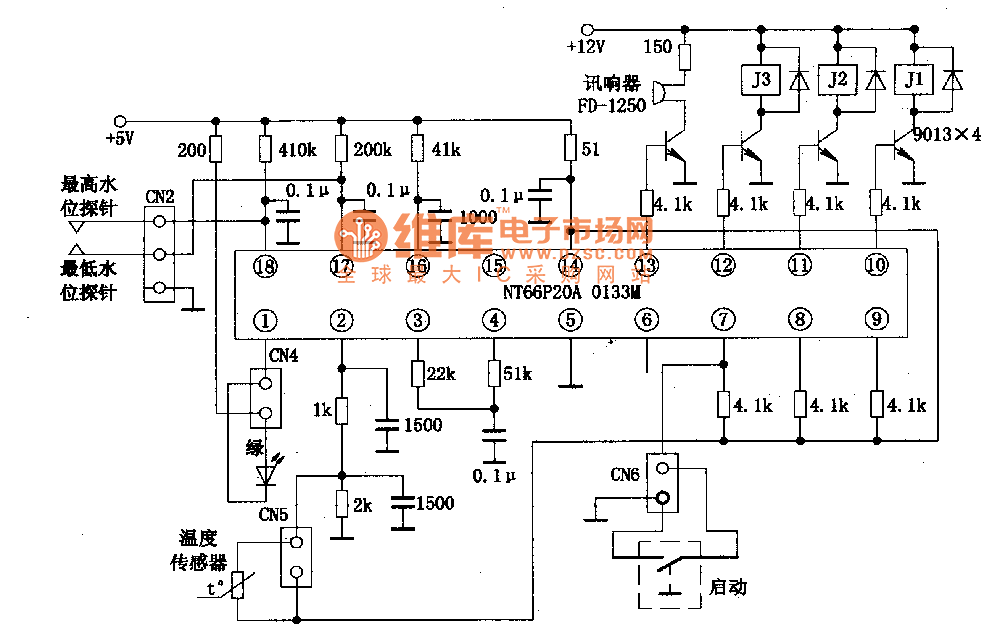

图１ NT66P2OA集成块在豆浆机中的典型应用电路

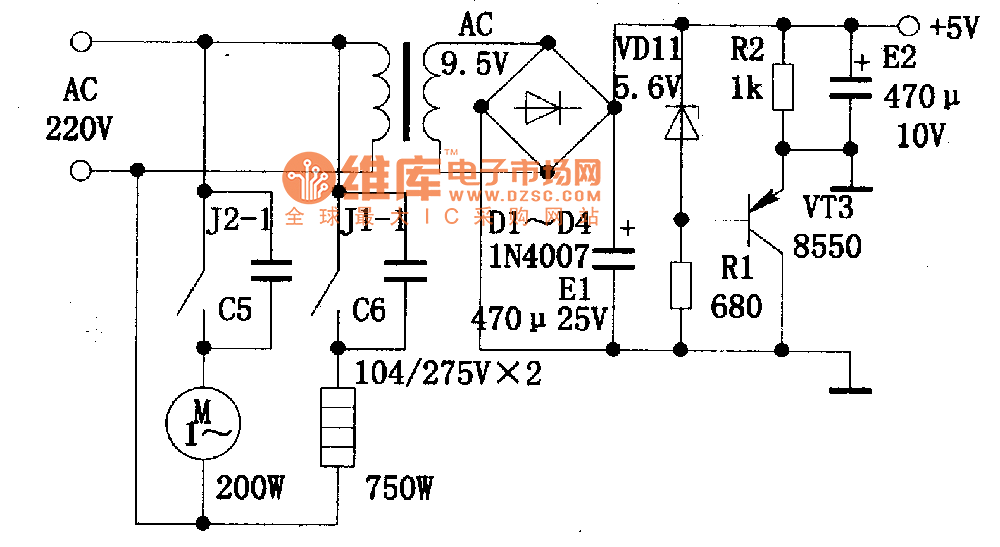

图２ NT66P2OA集成块的典型应用电路的负载驱动及电源电路
2.引脚功能及数据
NT66P22AK集成电路采用28脚双列直插式封装，其集成电路的引脚功能及数据见表所列。

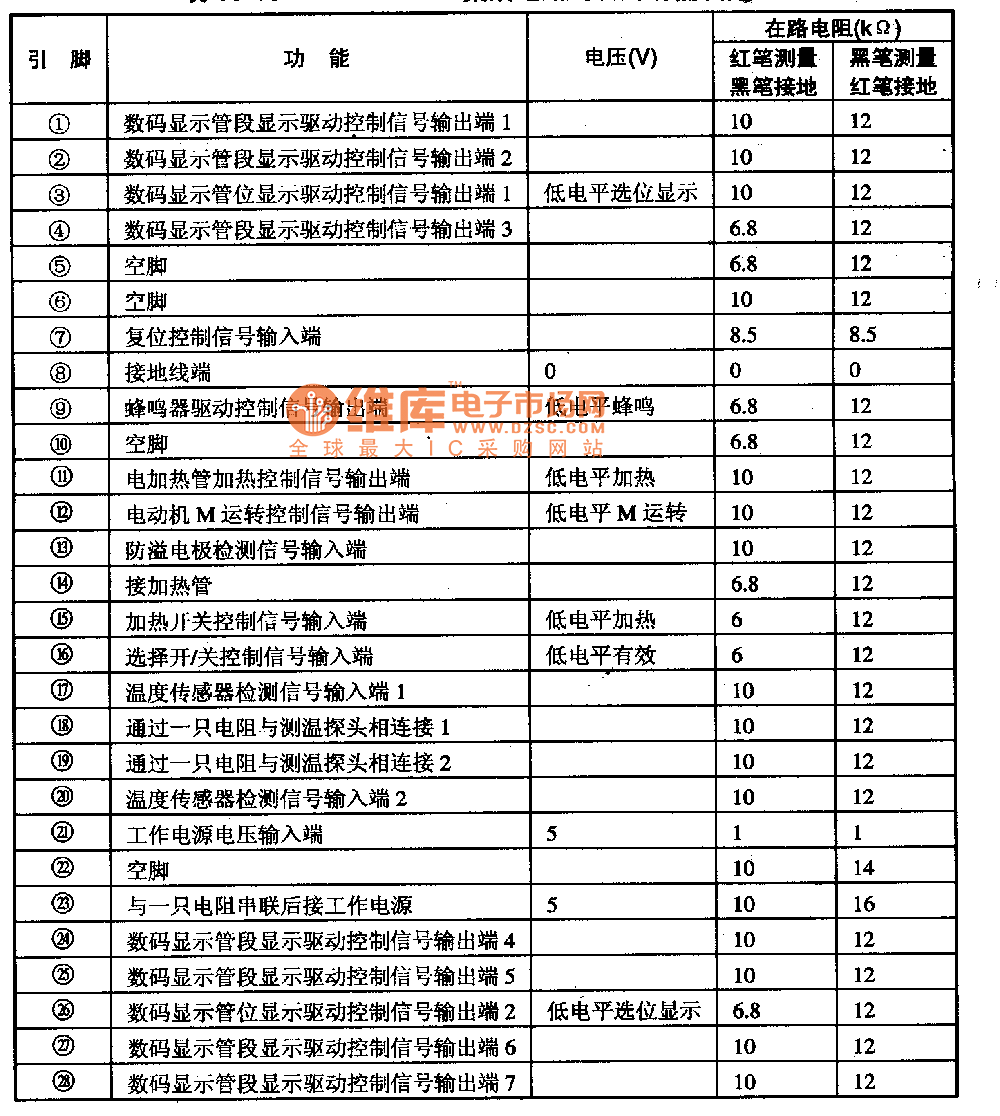

表 NT66P22AK集成电路的引脚功能及数据

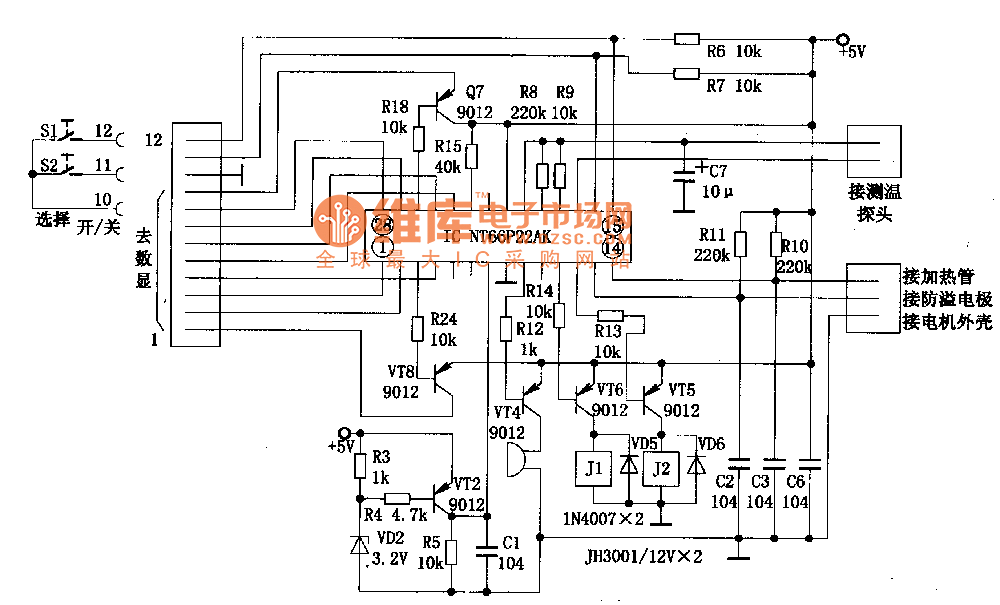

图１ NT66P22AK组成的豆浆机控制电路
图２ 电源及其负载电路
