稳压电源应用电路图

出处:creatorwu时间:2009-03-12

  如图a、b是LT1619和LT1767的应用电路。如图(a)是LT1619的应用电路。它是电流控制器,在外接很少元件时,可以作为升压、电感式单端变换器和回扫变换器。LTl619的外接元件少、体积小、效率高,可将输入电压3.3V变换为输出5V/2.2A。在重负载时。其变换效率高于其他变换器,电流检测电阻上的电压降仅为5OmV,电阻的功率损耗非常小,从而提高了变换效率。轻负载时,工作在碎发方式,保持了较高的变换效率。典型工作频率为300kHZ,与外部时钟同步工作时,工作频率可达到5OOkHZ。空载电流为14OμA,而待机电流仅为15μA。

  内部栅极驱动电路可使低端N沟道MOSFET的栅极总电荷达到6OnC。为了便于设计,可将栅极驱动器的高端电源加在DRV引脚上。对于升压变换器,若主输入电压不能足够驱动功率MOSFET,则可将变换器的输出接到DRV引脚上进行供电。DVR引脚也可以接输入电源或采用单独电源供电。LT1619不仅用于低输出电压电源,也可用于高电压发生器、其他远程通信系统中-48~5V的变换器、自动化系统中4~28V的电感式单端变换器等。它还可外接几个元件作为跟踪式高压输入电源,如36~72V的遥控电源。

  如图(b)是LT1767的应用电路。对于通信设备,当其数据速率连续升高时,要求其尺寸越来越小。设计微小的、效率高的、灵敏度接近信号电路的开关电源成了一大难题,采用LT1767可以解决此间题。LT1767的工作频率可以达到1.25MHZ,这种频率超过很多系统的带宽。如果需要的话,可采用SYNC引脚使频率增加到2MHZ,从而使开关噪声超出特定的敏感频带。

  这么高的开关频率可减小输入输出滤波元件的尺寸,允许采用单片电感,降低系统成本。LT1767采用MS8封装型式,其片内可提供调压和控制电路及0.22Ω高效率的开关。这种单片集成电路可使印刷板的空间小,并简化了相关的电路。LT1767的2.7~25V宽范围的工作电压和1.5A的开关电流的特征使其获得广泛的应用,其他特征包括内部欠压闭锁功能和6μA电流的待机功能。

  LT1767可以用于各式各样的高端开关变换器,如图25(b)所示电路是双路输出电感式单端变换器,它采用一个磁元件输出+5V和-5V两路电压。两个电感L1和L2绕在一个环形磁心上,+5V输出电路是一种标准的反向变换器。若电路中不接电容C,坝U-5V电路是通过将回扫绕组藕合到反向变换器上来构成的。电容C1为电感式单端变换器的拓扑结构,它改善了稳压性能,并使L1和L2之间电流均衡。

  在不接C1的情况下,由于相对加载和藕合损耗,L2上电压振幅相对于L1来说是变化的。C1提供低阻抗路径,使L2绕组上电压相等,改善了稳压性能。

LT1619应用电路图


                          (a)LT1619应用电路

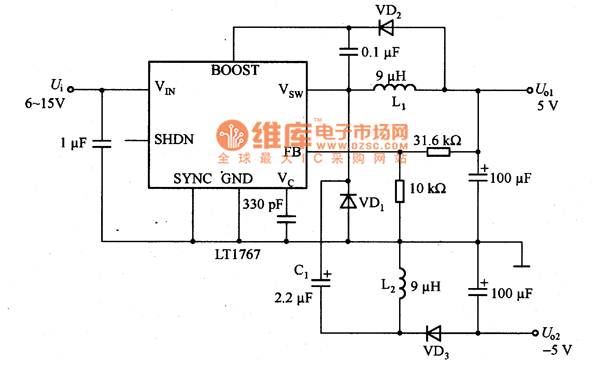

LT1767应用电路图


                              (b)LT1767应用电路
